「公差設定に時間がかかる」という声を受け、複数の寸法公差をまとめて設定できる「寸法・公差一括追加機能」を強化しました。原点や精度穴を基準に、穴種ごとに寸法と公差を一括設定できるため、見積作業が大幅に効率化されます。
さらに「デフォルト値を保存」機能により過去の公差値を再利用でき、次回以降の入力も省略可能。設計業務のスピードが格段にアップします！
<こんな場面に最適！ >

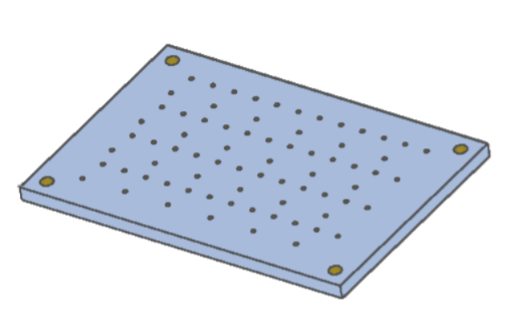

- ベースプレートのノック穴に位置寸法公差が必要なとき
- 治具設計で穴種ごとに精度を変えたいとき
高精度設計もスピード対応！公差の数に関係なく、納期加算なしで短納期を実現します。
この機会に、ぜひ切削角物サービスをご活用ください！
目次
寸法・公差一括追加機能とは
寸法・公差一括追加機能は、原点から穴へ寸法および寸法公差を一括で追加できる機能です。
寸法の一括追加

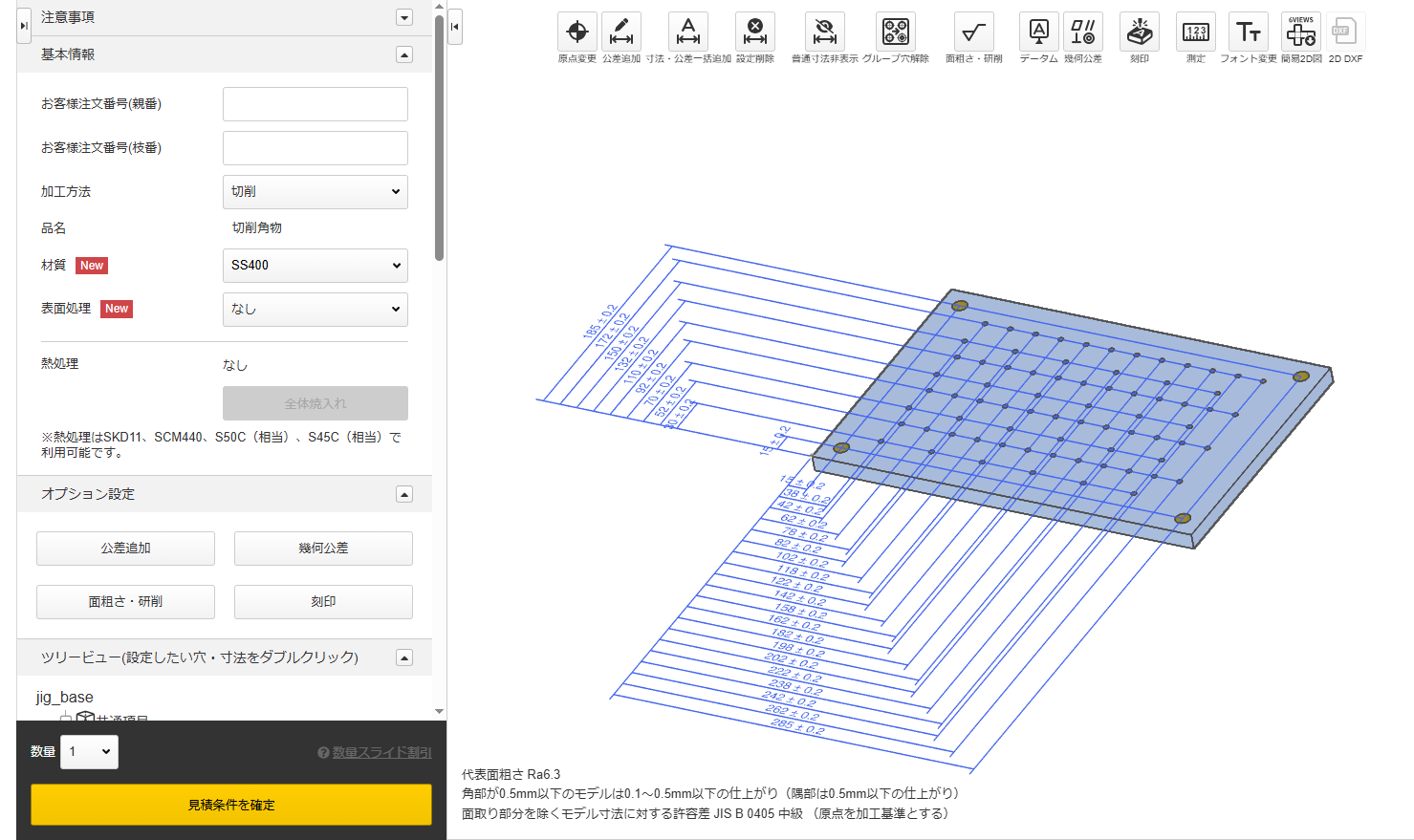

寸法公差の一括追加
一括追加の基準にできる原点について
メビーでは、原点として「ブランク8頂点」または「精度穴」を設定できます。
これまでは、原点が「ブランク8頂点」の場合のみ、寸法・公差の一括追加機能が利用可能でしたが、今回の機能拡充により、「精度穴」を原点に設定した場合でも、そこを基準に寸法・公差を一括で追加できるようになりました。
原点がブランク8頂点の時
原点が精度穴の時
一括追加する対象の穴種について
原点から穴種ごとに、それぞれ一括追加できます。
「精度穴」のみにチェックを入れると、原点から精度穴だけに寸法および寸法公差の一括追加ができます。
精度穴だけに±0.02の距離寸法公差をまとめて追加したい場合などに、便利な機能です。
※全てを選択すると、全穴へ追加されます。

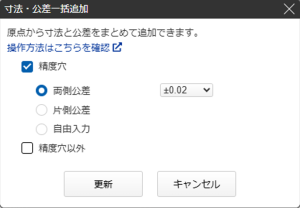

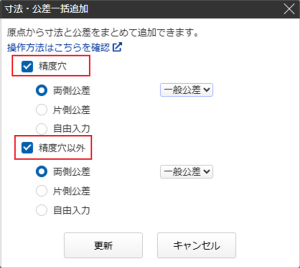

寸法・公差一括追加ダイアログ
※段付き穴において、いずれかの段に精度穴がある場合は、その穴を精度穴とみなします。

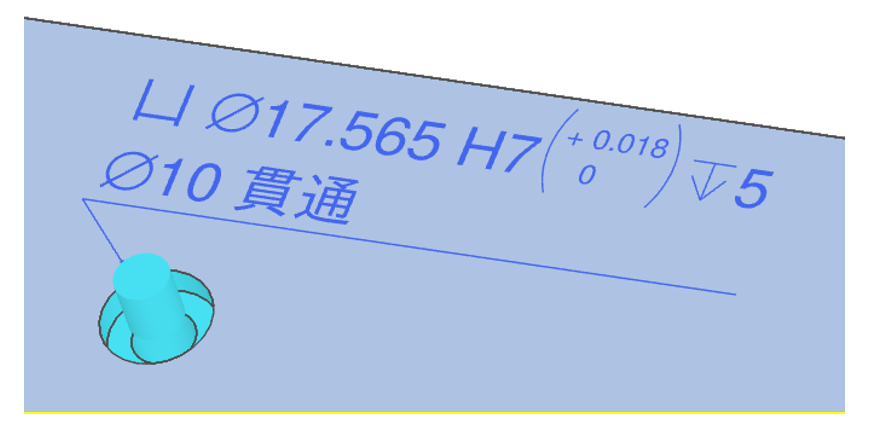

段付き穴のいずれかの段に精度穴がある場合
寸法公差の一括追加方法
寸法・公差一括追加のアイコンから、寸法公差の一括追加ができます。
1．寸法・公差一括追加アイコンを選択する
3Dビューワー画面上部にある寸法・公差一括追加アイコンをクリックする。

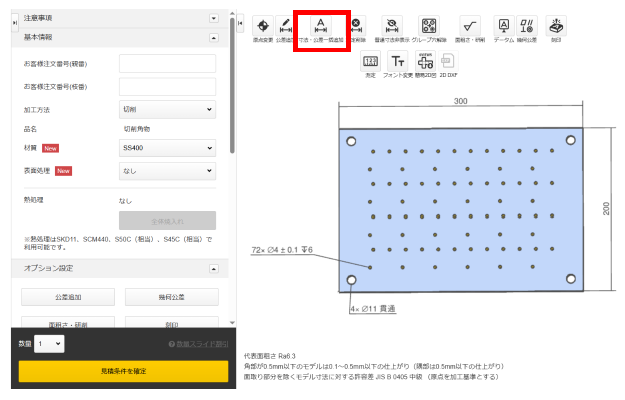

寸法・公差一括追加アイコンをクリック
アイコンをクリックすると、寸法・公差一括追加のダイアログが表示されます。
寸法・公差一括追加のダイアログ
2．ダイアログ内で穴種を選択
寸法公差を一括追加する対象の穴種を選択してください。
選択した穴種に対して、原点から寸法公差をまとめて追加できます。

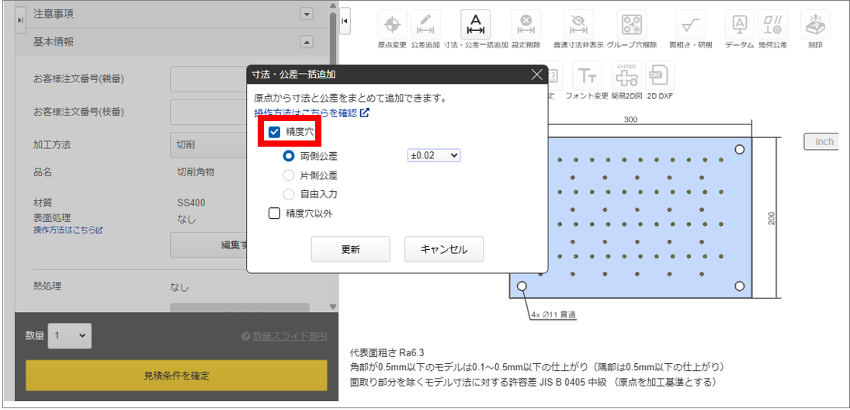

寸法・公差一括追加ダイアログで精度穴を選択
全て選択すると、全穴へ一括追加できます。
3．公差値を設定
プルダウンから公差値を選択できます。
希望の公差値がない場合は、「自由入力」で入力してください。

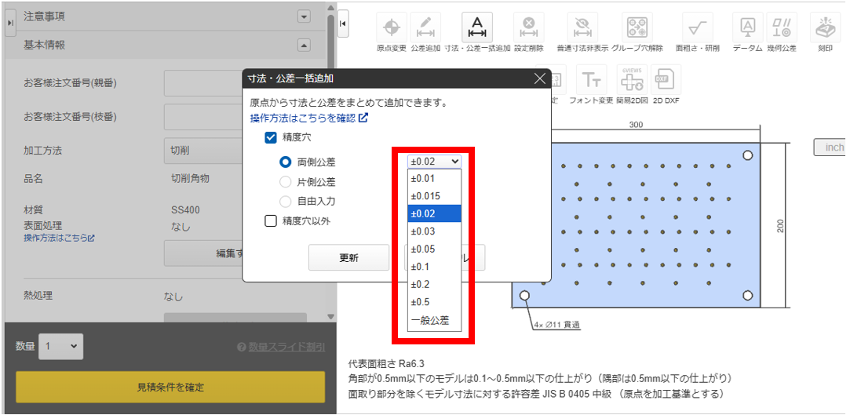

寸法・公差一括追加ダイアログで公差値を設定
便利なポイント
一般公差を選択すると、寸法だけの一括追加ができます。
「デフォルト値を保存」チェックボックスにチェックを入れると、設定した公差値を保存でき、次回以降の入力を省略できます。
4．更新ボタンを押す
更新ボタンを押すと、寸法公差の一括追加ができます。

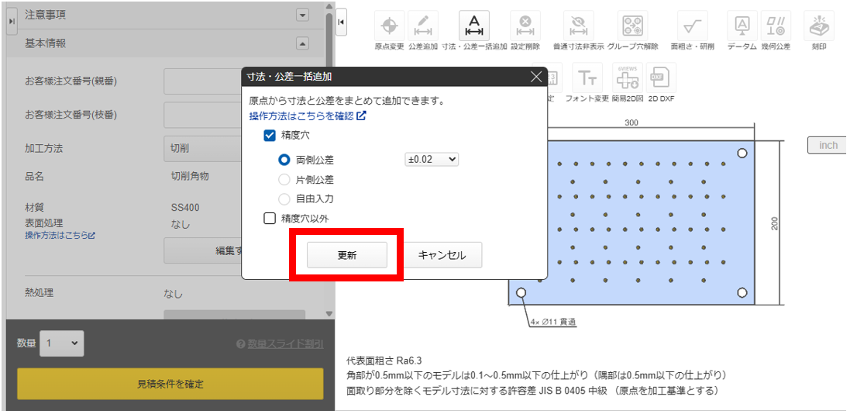

寸法・公差一括追加ダイアログで「更新」ボタンを押下
寸法の一括追加方法
寸法・公差一括追加のアイコンから、寸法の一括追加ができます。
1．寸法・公差一括追加アイコンを選択する
寸法・公差一括追加アイコンをクリック
アイコンをクリックすると、寸法・公差一括追加のダイアログが表示されます。
寸法・公差一括追加のダイアログ
2．「寸法のみを追加」を選択
「寸法のみを追加」をクリックしてください。

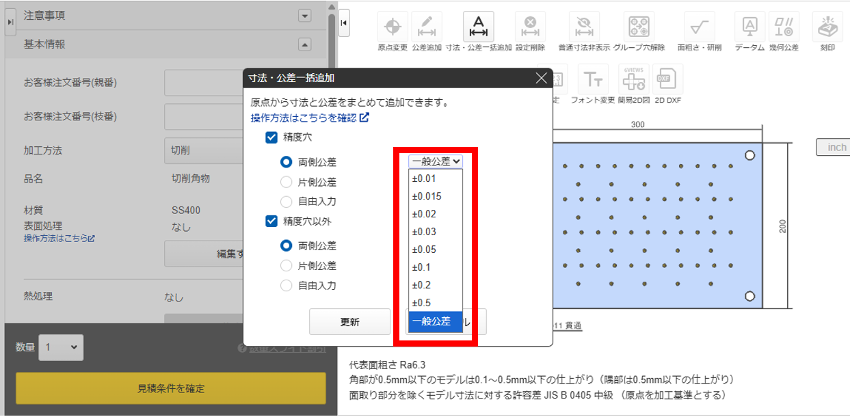

寸法・公差一括追加ダイアログで穴種を選択
3．ダイアログ内で穴種を選択
寸法を一括追加する対象の穴種を選択してください。選択した穴種に対して、原点から寸法をまとめて追加できます。

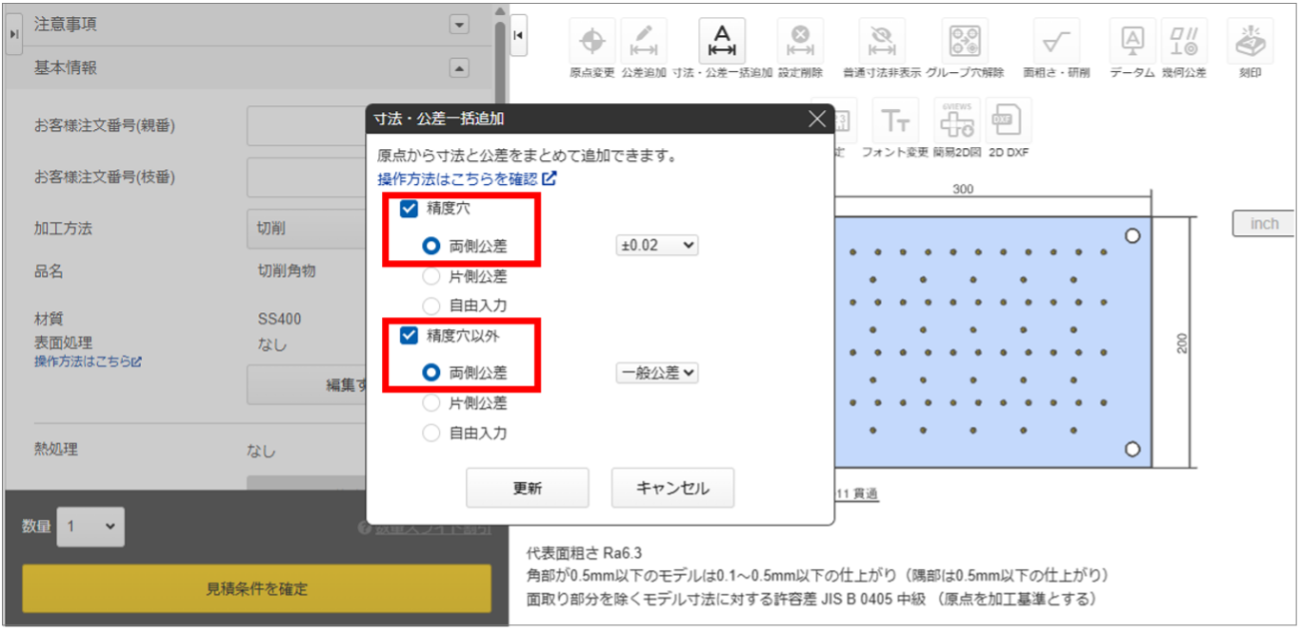

寸法・公差一括追加ダイアログで精度穴の両側公差を設定
全て選択すると、全穴へ一括追加できます。
4．更新ボタンを押す

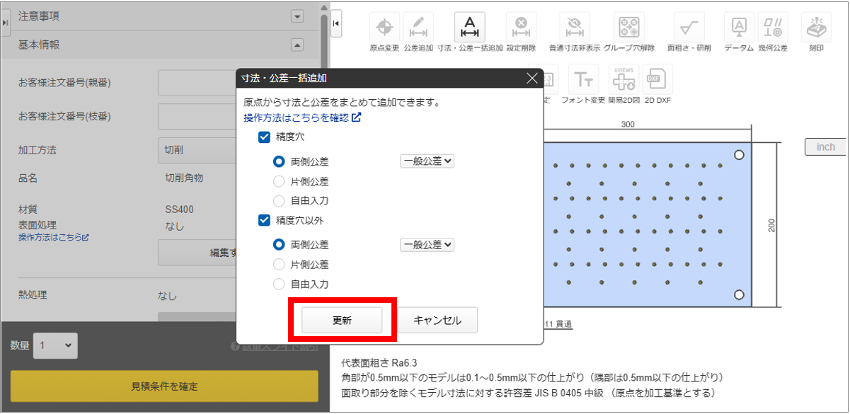

寸法・公差一括追加ダイアログで「更新」ボタンを押下
技術・操作マニュアル＞「寸法・公差を一括設定する」はこちら
出荷日
メビーでは公差をいくつ設定しても、納期は加算されません。
精度の高い部品でも、確実短納期で納品します。
切削角物の出荷日についてはこちら
部品加工事例

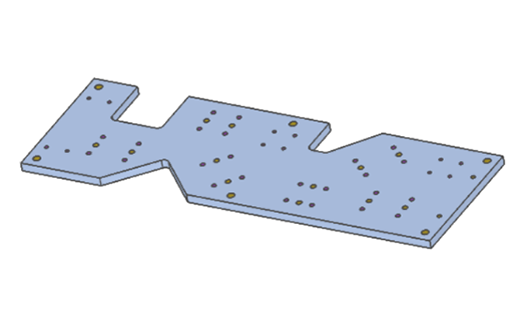

| 写真 |  |
 |
| 材質 | SS400 | A5052 |
| 処理 | なし | なし |
| サイズ | 300×200×12 mm | 800×260×10 mm |
| 原点 | Φ4の精度穴（一番左上） | 左下ブランク頂点 |
| 公差 | Φ4の精度穴へ寸法公差±0.2を付与 | 全穴に寸法公差±0.5を付与 |
| 出荷日 | 1日目～ | 8日目～ |
| 参考価格 | 41,574円 | 60,780円 |
※表中は2025年9月時点の情報
