【板金加工】R曲げ機能がリニューアル！対象形状を拡大、専用金型を自動提案

板金加工サービスのR曲げ機能を刷新しました。

従来、R曲げ形状はFR曲げ加工（送り曲げ）のみに対応していたため、自動見積もりが可能な形状には限界があり、お客さまから以下のようなご意見が寄せられていました。

上記のようなモデルに対して、3D Viewer上でR曲げ専用金型によるR型曲げを提案する機能を実装しました。見積用に3Dモデルを修正することなく、画面の案内に沿って操作するだけで専用金型に合うR曲げ形状を自動で生成でき、上記のような製品も自動で見積もり・注文まで行えます。

専用金型によるR型曲げとは

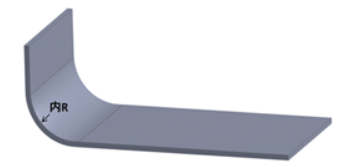

R型曲げは、板金部品のR曲げ形状を文字通り大きなRを持つ金型（パンチ・ダイ）を使用して成形する曲げ加工です。成形できるRの大きさには制限があるものの、複数回の鈍角曲げを行うFR曲げ（送り曲げ）と比べてなめらかなR形状の製作が可能で、曲げの精度にも優れています。

R型曲げの様子

板金加工サービスでは、FR曲げでの加工が困難でR型曲げを適用できる形状がアップロードされると、自動でR型曲げを提案します。対象範囲をご確認の上、ご利用ください。

メビーは、原則FR曲げで見積もりを行います。FR曲げで見積もりが失敗したのちにR型曲げが自動で提案される要件は下記の通りです。

内RがR3以上R10未満のR曲げ形状や、R曲げが向かい合う形状（R30未満）の製品でご利用ください。内Rが板厚の2倍以下またはR3未満の場合は通常曲げが提案されます。

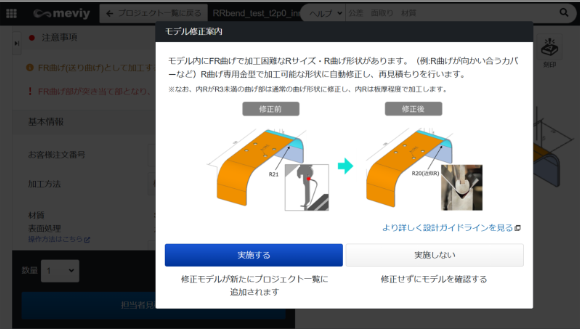

メビーに3Dモデルをアップロード後、板金加工の見積画面を開いた際、FR曲げによる見積結果と共に下記のダイアログが現れます。

「実施する」を押下すると、プロジェクト一覧にR型曲げ用のプロジェクトが追加されます。

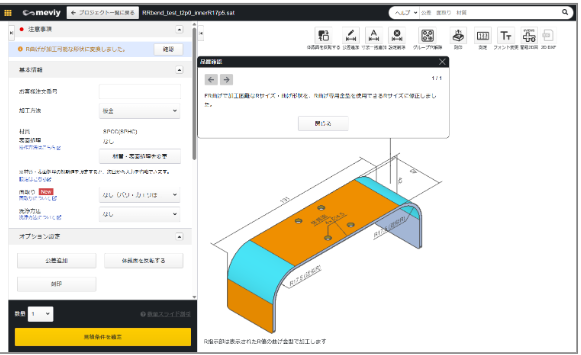

追加されたプロジェクトを開くとFR曲げの見積もりエラーメッセージが解消されます。下記の品質確認メッセージにてR曲げ専用金型を使用する案内が表示されます。

【ポイント】
この際、元モデルのRサイズが専用金型に合っていない場合は、R型曲げが可能な近似Rサイズへ自動的に変換されます。（27Rから25R、18Rから 17.5Rなど）

※変換されるRサイズの詳細は、前項の”R型曲げの対象範囲”をご確認ください。

見積条件を設定したのち、確定して型番を発行してください。価格・出荷日はFR曲げと同様です。

※ 出荷日は通常の曲げ加工品の+1日です。

R30以上でR曲げが向かい合う形状は、R型曲げ提案機能の対象外です。（2026年2月2日時点）
順次範囲拡大も検討していますので、ご意見・ご要望をお待ちしています。
一部の材質・表面処理は RR 曲げの自動見積もりに対応していません。マニュアルページ内の対応表をご確認ください。

FR曲げと同様にR型曲げでも納期選択サービス（短納期、長納期）を利用できます。
