対象部品/材料
R曲げ形状の対象範囲
R曲げ形状の対象範囲
最終更新日:2024/01/29
板金部品の全技術情報「使い方-詳細マニュアル(PDF版)」はコチラ >>
PDF ダウンロード

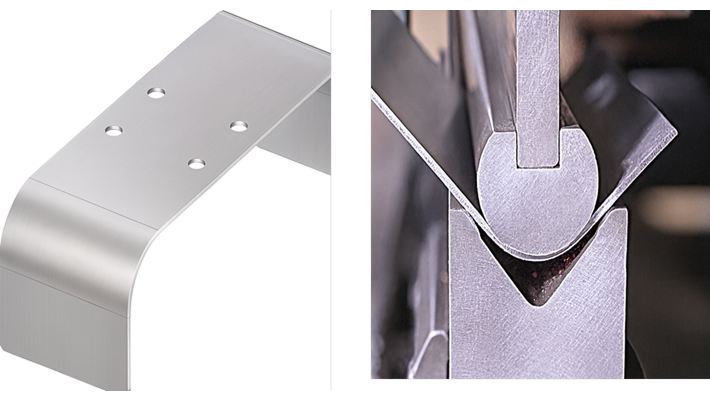

R曲げ形状はFR曲げ加工(送り曲げ加工)を行うため、金型痕がつきます。詳細は「
曲げ加工仕様
」をご確認下さい。
※金型痕が残らないR曲げ加工をご希望される場合は担当者見積コメント欄に記載下さい。
材質:鉄系
表面処理
板厚 ※1
外形寸法(縦・横・高さ)※2
板厚2.0mm以下
板厚2.0mm超
SPCC/SPHC
ー
0.8 1.0 1.2 1.6 2.0 2.3 3.2
5~1200
10~1200
粉体塗装 ※3
0.8 1.0 1.2 1.6 2.0 2.3 3.2
溶剤塗装 ※3
無電解ニッケルメッキ
0.8 1.0 1.2 1.6 2.0 2.3 3.2
5~1200 ※4
10~1200 ※4
四三酸化鉄皮膜
三価クロメート(白)
三価クロメート(黒)
0.8 1.0 1.2 1.6 2.0 2.3 3.2
5~300
10~300
SECC(電気亜鉛メッキ鋼板)
電気亜鉛メッキ ※5
0.8 1.0 1.2 1.6 2.0 2.3 3.2
5~1200
10~1200
SPCC(溶融亜鉛メッキ鋼板)
溶融亜鉛メッキ ※5
1.6 2.3
材質:ステンレス系
仕上げ方法
板厚 ※1
外形寸法(縦・横・高さ)※2
板厚2.0mm以下
板厚2.0mm超
SUS304
2B
0.8 1.0 1.2 1.5 2.0 2.5 3.0
5~1200
10~1200
片面#400研磨 ※6
0.8 1.0 1.2 1.5 2.0 3.0
SUS430
2B
0.8 1.0 1.2 1.5 2.0 3.0
材質:アルミニウム
表面処理
板厚 ※1
外形寸法(縦・横・高さ)※2
板厚2.0mm以下
板厚2.0mm超
A5052
ー
0.8 1.0 1.2 1.5 1.6 2.0 2.5 3.0
5~920
10~920
アルマイト(白)
5~920 ※4
10~920 ※4
アルマイト(黒)
材質:パンチングメタル材
孔径×孔ピッチ ※7
開口率
板厚 ※1
外形寸法(縦・横・高さ)※2
パンチングメタル(SUS304-BA) -丸孔60°千鳥タイプ-
φ1 × 2p
22.60%
0.8
30〜900
φ2 × 3p
40.30%
1.0
φ3 × 5p
32.70%
1.0 1.5
φ5 × 8p
35.40%
1.0 1.5
φ8 × 12p
40.20%
1.5
※1 板厚公差は±10%が目安となります。
※2 曲げの形状によって上下限寸法に制限があります。
※3 詳細は「
塗装色の種類
」よりご選択ください。
※4 表面処理によって縦横高さ上限寸法(別表)が異なります。
※5 前処理材の為、加工面にはメッキがのりません。
※6 保護シート(片面のみ)が貼付けされています。
※7 孔径、孔ピッチの規格については下図を参照ください。
ただし孔ピッチ方向は任意となります。
■内R範囲
板厚
最小内R
最大内R
0.8
10
150
1.0
10
150
1.2
10
150
1.5
10
150
1.6
10
150
2.0
10 ※8
150
2.3
15
150
2.5
10
150
3.0
30
150
3.2
30
150
※8 鉄材は最小内R15となります。
(別表) 表面処理毎のサイズ上限
外形寸法(上限)
縦
横
高さ
無電解ニッケルメッキ
1200
800
300
四三酸化鉄皮膜
三価クロメート(白)
A5052(表面処理なし)
1200
920
920
アルマイト(白)
600
400
アルマイト(黒)
↑
