【板金加工・切削角物】iCADユーザー必見！メビーへ寸法公差を自動連携する機能が登場

装置設計で多部品を一括注文するときや、試作の最終段階で短納期の再手配が必要なとき──そんな現場で求められる「とにかく早く、ミスなく進めたい」というニーズに応えるため、iCAD SXとメビーの間で寸法公差を自動連携する機能が登場しました。

iCAD SXで設定した長さ・幅・穴径・ピッチの寸法公差が、モデルをアップロードするだけでそのままメビーに自動反映されるため、画面上で公差を1つずつ入力する手間を省けます。

多部品を扱う装置設計・試作の追い込み・全社的な図面レス推進など、現場のスピードと精度が求められるあらゆるシーンで、作業効率と品質を同時に高める機能です。

寸法公差連携とは？

モデルをアップロードするだけで、iCAD SX上で設定した寸法公差をメビーに自動反映する機能です。これにより寸法公差を1つ一1つ入力する手間が不要となり、見積時間を25％削減※できます。

※代表的なモデルを使って「アップロードから型番発行まで」の時間を比較した結果です。

寸法公差連携機能の使い方

1）事前準備

※ユーザー設定で[穴・内径タイプの自動認識設定]を[CADの穴属性から穴・内径タイプを自動認識]に設定されている場合、下記手順は不要です。

ユーザー設定を開く

メビーにログインしてユーザー設定画面を開きます。

すでにメビーにログインしている方は、こちらからアクセスできます。

[穴・内径タイプの自動認識設定]を設定する

ユーザー設定の[穴・内径タイプの自動認識設定]を選択し、各項目について下記のように設定します。

①使用CAD：iCAD

②穴・内径タイプ認識方法：CADの穴属性から穴・内径タイプを自動認識

③寸法公差の自動連携：あり

最後に、[設定を保存する]をクリックします。

2）メビーにモデルをアップロード

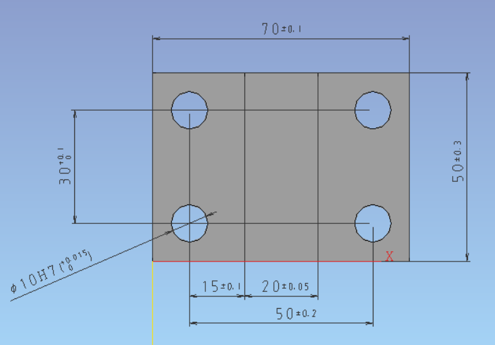

ユーザー設定後、iCAD SX上で寸法公差を設定した3Dファイルをメビーにアップロードし、3Dビューワー画面（見積結果）で寸法公差が自動連携されているか確認してください。

2． メビーで連携可能な寸法公差

メビーで連携可能な寸法は以下の通りです。

連携可能	長さ	幅	穴間	穴径
連携不可	長穴	角度	斜め※

※自働見積もり対象外の寸法



詳しくは、技術・操作マニュアル＞「iCAD寸法公差連携（※限定ユーザーのみ利用可能）」をご確認ください。

寸法公差連携ができない場合

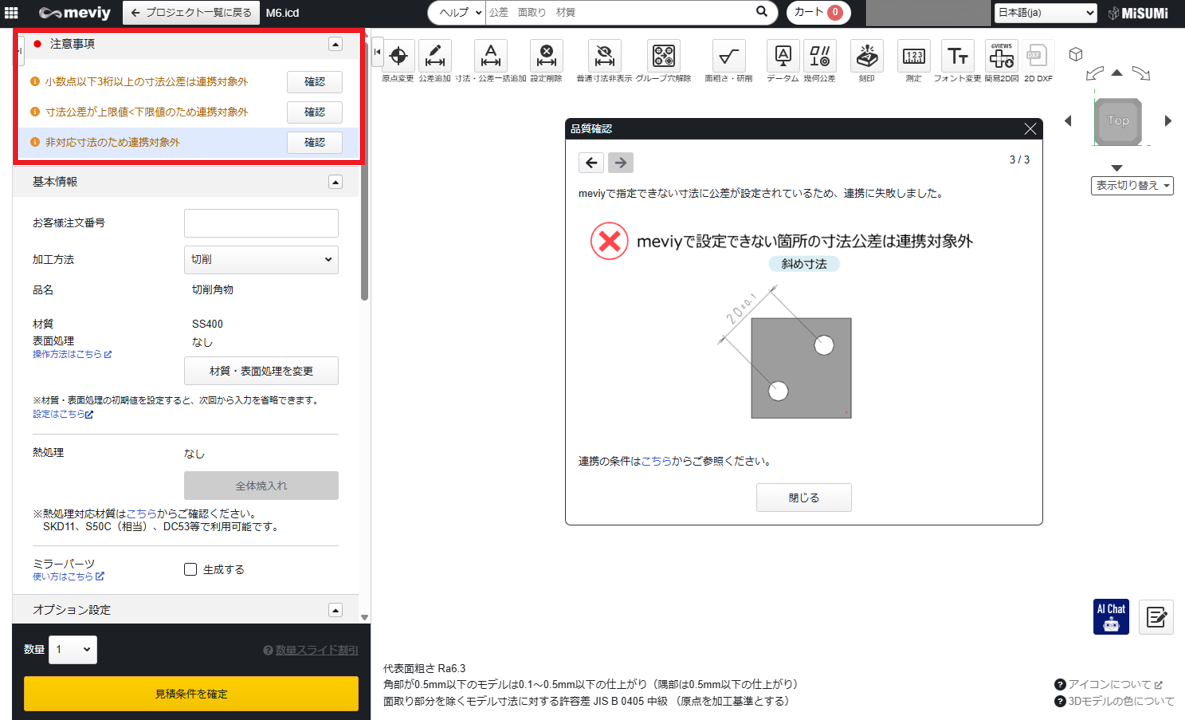

• iCAD SXで設定した寸法公差のうち、メビーの見積もりの範囲ではないものはエラーとなり、品質確認のポップアップにアラートが表示されます。
• エラー内容は「注意事項」で確認できます。

• 寸法公差連携がエラーとなった場合でも、寸法公差が連携していない状態（＝公差なしのモデルをアップロードした場合と同様）として見積もりは実行されます。寸法公差を正しく設定して再度アップロードするか、メビーの3Dビューワー画面上で寸法公差を設定してください。

詳細は技術・情報マニュアル＞「iCAD寸法公差連携（※限定ユーザーのみ利用可能）」をご確認ください。

寸法公差連携の対応サービスと項目

現在、寸法公差連携に対応しているサービスは【板金加工】と【切削角物】のみです。

連携に対応している項目は「寸法公差」と「穴径公差」です。

なお、今後も対応項目を順次追加する予定です。

関連マニュアル

【板金加工】許容寸法公差

【切削角物】指定可能な寸法公差

【切削角物】各種穴とポケット規格
