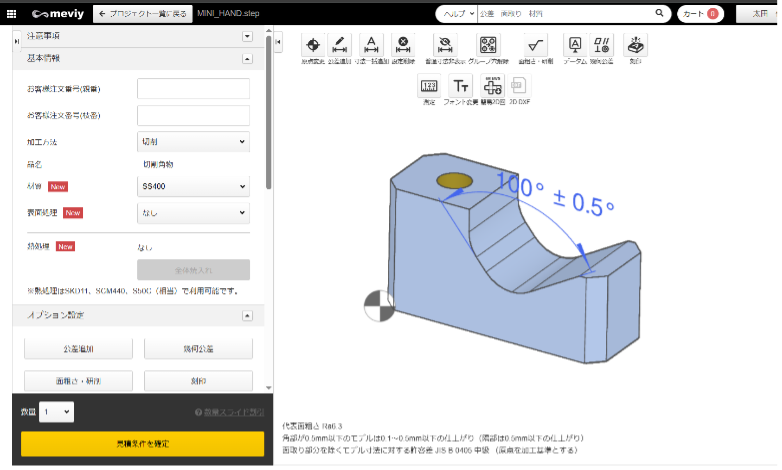

【切削角物】斜面部の角度精度を簡単指定！角度寸法と角度公差が指示できるようになりました

2025年6月9日より、メビーの切削角物サービスにおいて、従来の寸法公差に加えて、角度寸法および角度公差の設定ができるようになりました。

これにより、テーパー部や斜面を持つ部品でも、角度公差0.16°(±0.08°）までを自動見積もりが可能です。
今まで追加工や現場での微調整が必要だった部品も、より高精度・高効率で製作できるようになります。

たとえば、以下のような部品に最適です：

• 搬送用ガイドの受け部
• ハンドチャックの爪やテーパー形状部
• その他、角度精度が求められる位置決め部品

調整工数の削減、組み付け品質の向上、リードタイム短縮など、設計・製造プロセス全体の最適化に貢献します。

角度精度が求められる設計にも、メビーでスピード対応。
この機会に、ぜひ新機能を活用した切削角物サービスをご利用ください！

サイズ

対応サイズは、現在の自動見積範囲に準拠しています。
角度公差の設定により、自動見積可能な部品のサイズが変わることはありません。

出荷日

角度寸法・角度公差が付与された場合でも、納期は加算されません。
短納期・超短納期の部品でも、＋0日で納品します。

対応公差レンジ

自動見積もりに対応する公差レンジは、0.16°（±0.08°）以上です。

公差レンジ(Θ）

自動見積もり	0.16≦Θ≦10°
担当者見積	0.02°≦Θ＜0.16°

設定方法

1．公差追加アイコンを選択する

3Dビューワー画面上部にある公差追加アイコンを選択します。

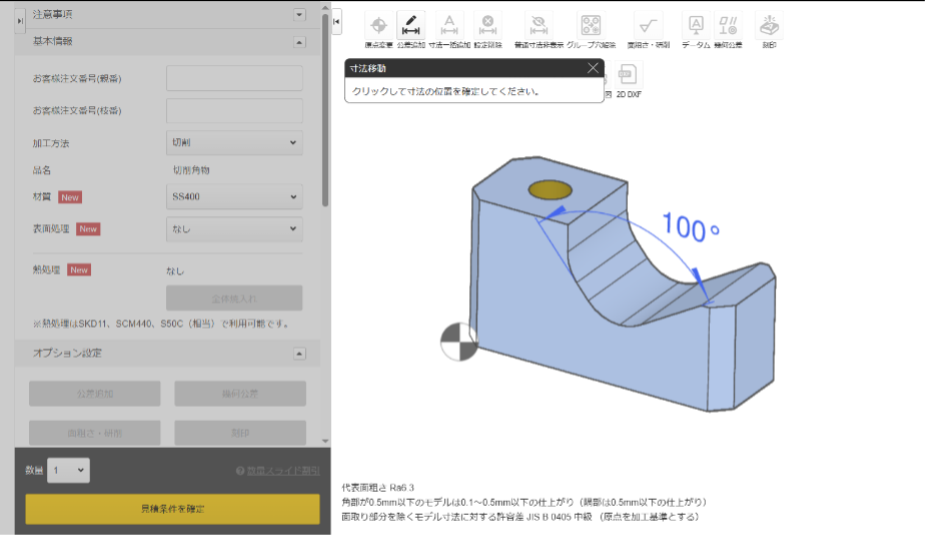

2．面と面を選択する

角度寸法・公差を設定したい2面を選択します。
2面を選択すると、角度寸法が出現します。

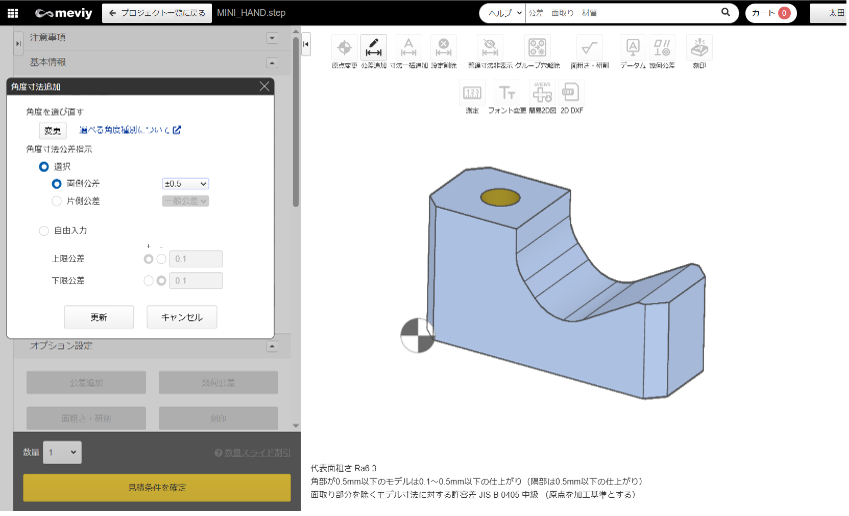

3．ダイアログ内で公差を設定する

出現した角度寸法をクリックし、ダイアログ内で公差を設定します。
設定後更新ボタンを押すと、モデルに角度寸法・角度公差が反映されます。

公差設定ができない箇所

以下の面に角度寸法・角度公差を設定することはできません。
図内ハイライト箇所の参照ください。

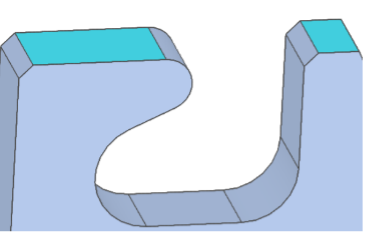

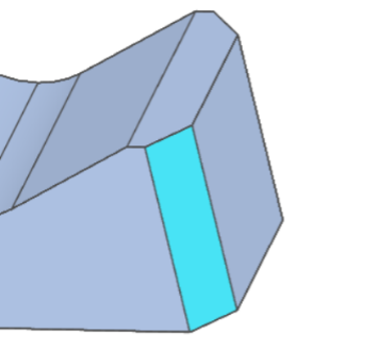

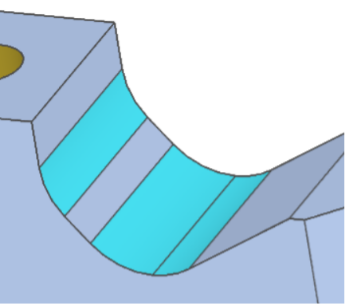

穴の口元	面取りの面	Ｒ面

６面図に平行にならない面	面積が小さすぎる面	角度が180°になる2面
※選択面同士で表示される寸法が、XYZ面いずれかに平行であることが必要です	※選択面の面積は9㎟以上が必要になります

注意事項

• 一部材質・表面処理は、設定できる角度公差に制限があります。
• 焼入れは、設定できる角度公差に制限があります。

・指定可能な角度公差はこちら

部品加工事例

材質	SS400	MCナイロン（帯電防止、黒）
サイズ	65×50×30	32×17×12
精度指示	±0.5°	±2°
出荷日	1日目～	3日目～
参考価格	9,212円	5,163 円

※表中は2025年5月時点の情報

切削角物のマニュアル

• 角度公差技術情報はこちら
• 角度公差の詳しい設定方法はこちら
