meviy 切削加工（丸物）における おねじ・めねじ・逃げ溝の設定方法をYouTubeで解説しています。
おねじの設定
①対象をダブルクリックします。
②おねじ加工「ON」を選択し、「全ねじ」にチェックを入れて完了です。
「外径情報指示」ダイアログ詳細は以下になります。
 |
 |
詳しいおねじの設定方法は、操作マニュアル「外径情報を設定する」からご確認ください。
「内径情報指示」ダイアログ詳細は以下になります。
 |
 |
詳しいめねじの設定方法は、操作マニュアル「内径情報を設定する」からご確認ください。
おねじ・めねじのよくあるエラー事例集
対象外形状のよくあるエラーについて
| 原因 「ねじモデリング」があることで対象外形状として認識されてしまいます。 | |
 めねじ |
 おねじ |

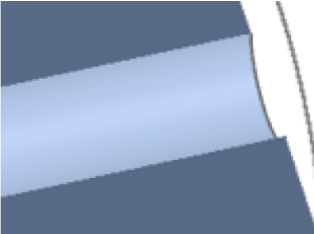

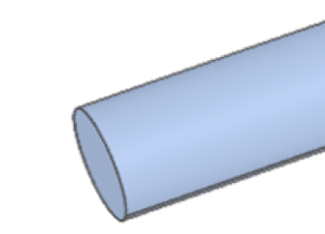

| 対処法 下記形状のようにモデリングをせずアップロードし、meviy上でめねじ・おねじはご指定ください。 | |
 ※めねじの設定が必要 |
 ※おねじの設定が必要 |
その他エラー事例集は、技術マニュアル「切削丸物のお見積もりエラー事例集」からご確認ください。
隅R0（逃げ溝）の設定
①対象をダブルクリックします。
②外径公差「はめ合い公差」を選び、「隅R0指定」にチェックを入れて完了です。
隅R0とは以下の形状になります。
深さ0.5mmの逃げ溝を加工することで、円筒隅部を隅R0とします。
隅R0(逃げ溝)については、技術マニュアル「3Dモデルと仕上がりに差異が生じる形状」からご確認ください。
おねじ・めねじ・逃げ溝の設定に関するYouTubeでの解説は、こちらをご参照ください。
よくあるお問い合わせ
Q： ユニファイねじ(UNC/UNF)／インチねじは対応していますか？
A： 現在対応しておりません。
Q： テーパータップ指定は対応していますか？
A： 現在対応しておりません。
