内径情報を設定する

最終更新日：2023/11/21

切削丸物の全技術情報「使い方-詳細マニュアル(PDF版)」はコチラ >>

PDF　ダウンロード

内径情報を変更する
内径情報指示ダイアログについて（非貫通・貫通）
めねじ・公差設定
ストレート（公差）の設定
インサートの設定

内径情報を変更する

ツリービューまたは3Dビューワーから対象を選択し、内径情報の変更が可能です。

1. ツリービューの「数値」または3Dビューワーから対象の「寸法」「面」をダブルクリックします。

2. TOP姿勢方向からの断面表示に切り替わります。

内径情報指示ダイアログで「ストレート」「めねじ」「インサート」の選択が可能です。

メモ

めねじ・インサートの規格にあった場合、選択肢が表示されます。

インサート対象規格表はこちらから

自動で切り替わった断面表示の解除方法はこちらから

内径情報指示ダイアログについて（非貫通・貫通）

ダイアログには「非貫通」「貫通」の2種類があります。

非貫通（止まり）

片側からのみ加工可能なため、片側からの「深さ」設定が表示されます。
※「深さ」設定対象範囲は水色ハイライト部

貫通

両側から加工可能なため、両側からの「深さ」設定が表示されます。
※「深さ」設定対象範囲は水色ハイライト部

めねじ・公差設定

ダイアログ詳細は以下の通りです。

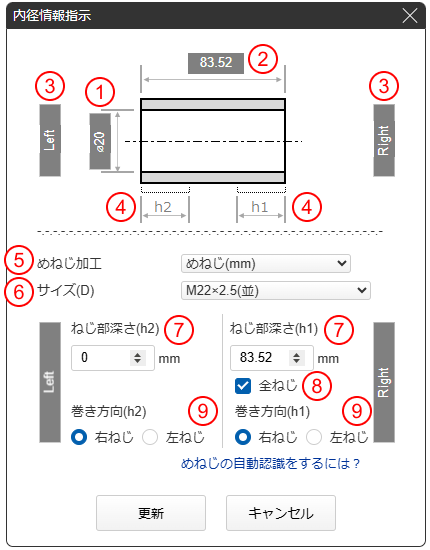

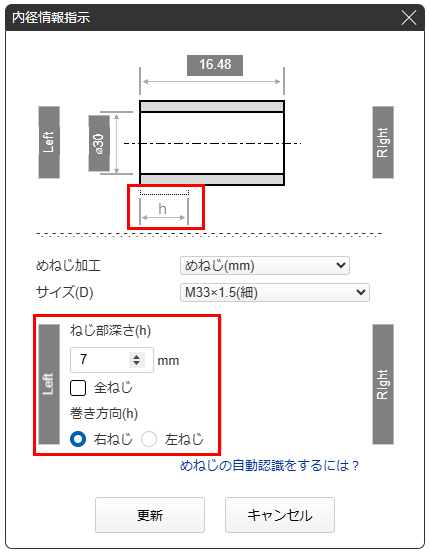

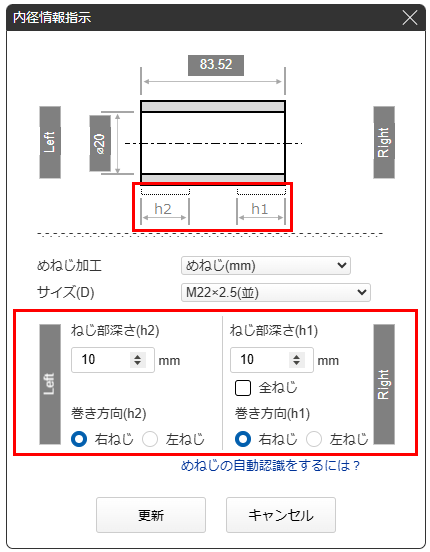

めねじの設定

① ハイライト部の「直径」情報
② ハイライト部の「深さ」情報
③3DビューワーのLeft側・Right側と連動
④ Left側・Right側から設定できる「深さ」

⑤ 内径タイプ「めねじ」
⑥ ねじサイズを選択できます。
⑦ ピッチ（並目）（細目）を選択できます。
⑧ ④対象に「ねじ部深さ」の設定ができます。
⑨ 全ねじ設定ができます。
⑩ ④対象に右ねじ/左ねじの設定ができます。

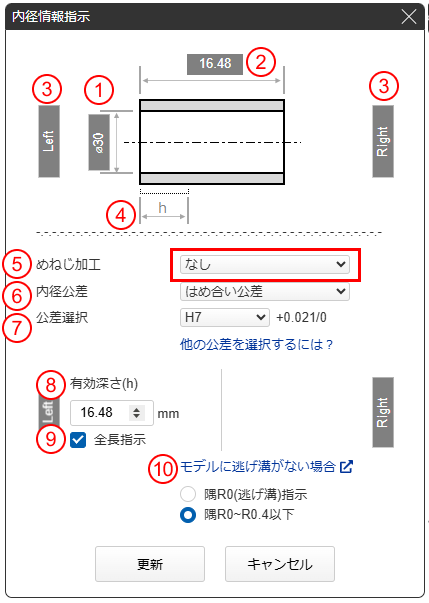

ストレート（公差）の設定

① ハイライト部の「直径」情報
② ハイライト部の「深さ」情報
③ 3DビューワーのLeft側・Right側と連動
④ Left側・Right側から設定できる「深さ」

⑤ 内径タイプ「ストレート」
⑥ 「一般公差」「はめ合い公差」「両側公差」「片側公差」を選択できます。
⑦ 公差を選択できます。
⑧ ④対象に「有効深さ」の設定ができます。
⑨ 全長指示ができます。

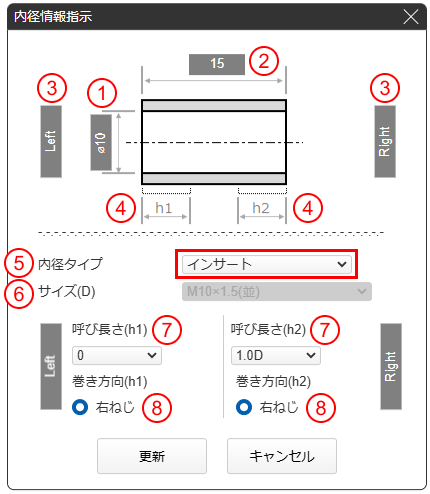

インサートの設定

① ハイライト部の「直径」情報
② ハイライト部の「深さ」情報
③ 3DビューワーのLeft側・Right側と連動
④ Left側・Right側から設定できる「深さ」

⑤ 内径タイプ「インサート」
⑥ サイズを選択できます。
⑦ ピッチ（並目）（細目）を選択できます。
⑧ ④対象に「呼び長さ」の設定ができます。
⑨ ④対象に右ねじが設定されます。
