- 外径情報を設定する
外径情報を設定する
最終更新日：2025/04/07
切削丸物の全技術情報「使い方-詳細マニュアル(PDF版)」はコチラ >>
外径情報を変更する
ツリービューまたは3Dビューワーから対象を選択し、外径情報の変更が可能です。
1. ツリービューの「数値」または3Dビューワーから対象の「寸法」「面」をダブルクリックします。
2. 選択するとモデルの位置がTOP姿勢方向に変わり、ダイアログが立ち上がります。
3. 「おねじ設定」と「公差設定」が可能です。
外径情報指示ダイアログについて（外径・最外径）
ダイアログには「外径」「最外径」の2種類があります。
外径情報指示
- 片側からのみ加工可能なため、片側からの「長さ」設定が表示されます。
- ※「長さ」設定対象範囲は水色ハイライト部
最外径情報指示
- 両側から加工可能なため、両側からの「長さ」設定が表示されます。
- ※「長さ」設定対象範囲は水色ハイライト部
おねじ・公差の設定
ダイアログ詳細は以下の通りです。
最外径公差指示
- ① ハイライト部の「直径」情報
- ② ハイライト部の「長さ」情報
- ③ 3DビューワーのLeft側・Right側と連動
- ④ Left側・Right側から設定できる「長さ」
おねじ設定
- ⑤「おねじ(ｍｍ)/おねじ(inch)」が選択できます。
- ⑥ 対象サイズを選択できます。
- ⑦ ④対象におねじの設定ができます。
- ⑧ 全ねじ設定ができます。
- ⑨ ④対象に右ねじ/左ねじの設定ができます。
※おねじ(inch)は右ねじのみ対応。
公差設定
- ⑩「一般公差」「はめ合い公差」「両側公差」「片側公差」を選択できます。
- ※ねじ部を除いた範囲に公差適用されます。

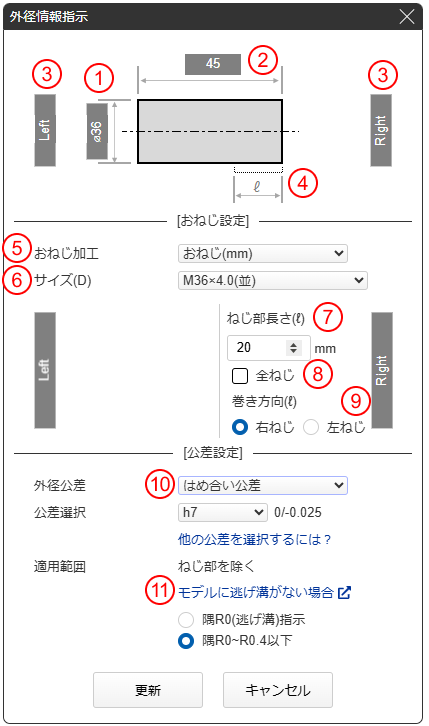

外径情報指示
- ① ハイライト部の「直径」情報
- ② ハイライト部の「長さ」情報
- ③ 3DビューワーのLeft側・Right側と連動
- ④ 設定できる「長さ」
おねじ設定
- ⑤「おねじ(ｍｍ)/おねじ(inch)」が選択できます。
- ⑥ 対象サイズを選択できます。
- ⑦ ④対象におねじの設定ができます。
- ⑧ 全ねじ設定ができます。
- ⑨ ④対象に右ねじ/左ねじの設定ができます。
※おねじ(inch)は右ねじのみ対応。
公差設定
- ⑩「一般公差」「はめ合い公差」「両側公差」「片側公差」を選択できます。
- ※ねじ部を除いた範囲に公差適用されます。
- ⑪円筒隅部の形状指定ができます。
- ※選択による製品の仕上がりはこちらです。
