今回、切削角物サービスで穴に対する位置度設定に対応しました。基準穴やベアリング取付穴など、穴に対する位置度設定がある部品でも、価格・出荷日を即時に確認できます。
ポイント
- 穴の位置度を指定した部品も自動見積もりに対応
- 基準寸法を自動生成し、位置度設定を効率化
- 設計段階で価格・納期を確認しながら検討可能
目次
位置度とは
位置度とは、データム（基準となる面や穴）から理論的に正確な寸法（メビーでは「基準寸法」）で示した位置に対して、穴の中心などがどれだけずれてもよいかを示す幾何公差です。公差値に「ø」を付けて指示すると、穴中心の許容範囲は公差値を直径とする円筒状の領域になります。
寸法公差（±）で穴位置を指示する方法に比べて、組付けに必要な位置関係をあいまいさなく伝えられるのが特長です。
参考記事：双方動くな！ 動けば鋼より削りだしたこの軸が入らぬことになるぞ！－位置度の意味と記号の使い方－
穴の位置度指定・自動見積もりについて
メビーの切削角物で、穴に対する位置度を幾何公差として指定できるようになりました。3D ビューワー上で位置度を設定するだけで、穴に対する位置度設定が必要な部品でも自動見積もりが可能です。
見積依頼の手間を削減し、設計段階からコストや納期を踏まえて検討できます。
こんな課題の解決に役立ちます
- 穴に対する位置度設定が必要な部品の見積もりに、毎回時間がかかっている
- ベースプレートや治具プレートの基準穴の位置を高精度に仕上げたい
- 複数穴の相対位置が組立精度に直結する部品の価格・納期を、設計段階ですぐに把握したい
活用シーン・部品例
航空宇宙分野や半導体製造装置をはじめ、高精度な組立が求められるさまざまな用途で活用できます。なお、公差値に応じた検査方法で品質を確認して出荷します。
- ベースプレート：ユニットや治具を、基準穴とピンで高精度に位置決めしたい場面に
- 軸受（ベアリング）取付部品：複数の取付穴の位置精度が、回転精度や組立性能を左右する部品に
- 治具プレート：ワークを位置決めするピン穴の精度をそろえたい場面に
穴の位置度の設定方法
穴の位置度は、既存の幾何公差と同じ流れで設定できます。データムと対象の穴を指定すると、位置度の指示に必要な基準寸法が自動で作成されるため、寸法の入力漏れや定義不足を防ぎます。

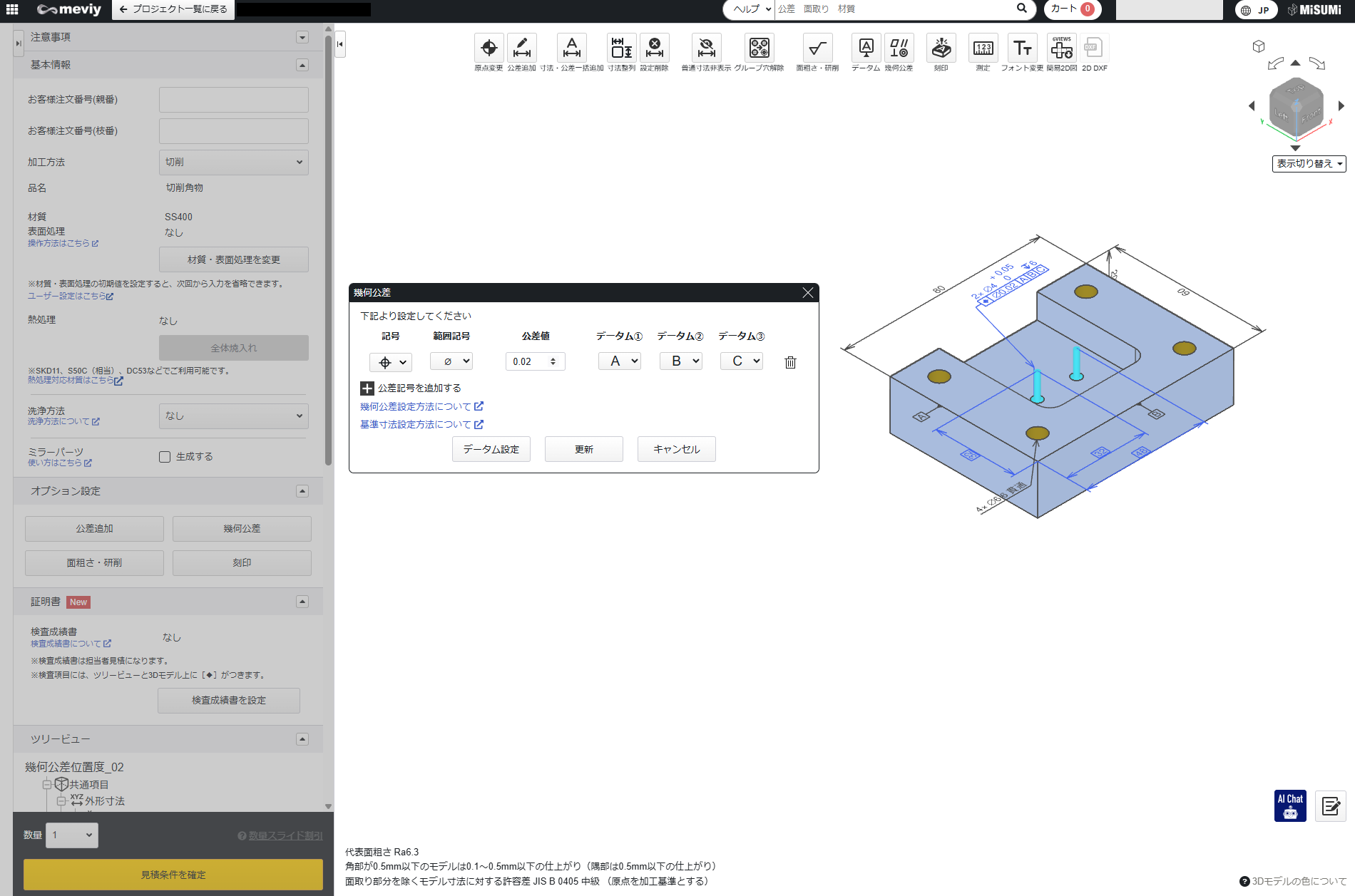

1）幾何公差の対象として、位置度を指定したい穴を選択します。穴用の幾何公差ダイアログが表示されます。
幾何公差の設定
2）「位置度」を選び、範囲記号・公差値・データムを入力します。範囲記号は「ø」が初期表示され、公差値は直接入力のほか、キーボードの上下キー（↑／↓）でも調整できます。
幾何公差ダイアログ

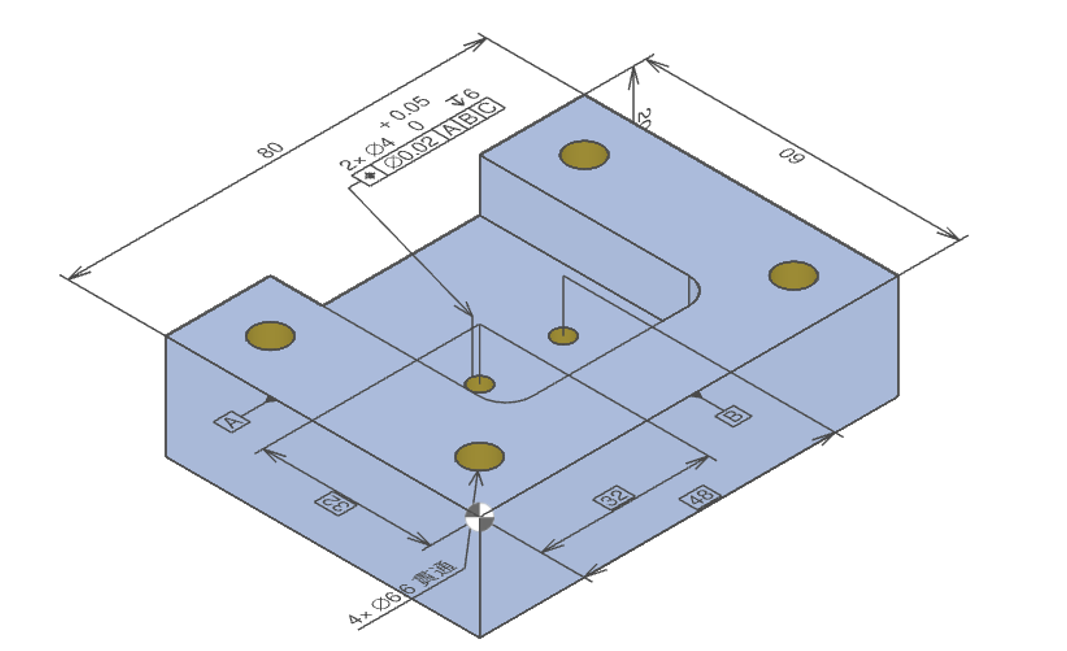

3）「更新」ボタンをクリックすると位置度が設定され、指定したデータムと対象穴の関係から必要な基準寸法が自動で生成されます。位置度を含めた価格・出荷日を自動見積もりですぐに確認できます。
※基準寸法は手動で設定することもできます。詳しくは、技術・操作マニュアル「位置度で使用する基準寸法を設定する」をご確認ください。
仕様・対応範囲
材質・表面処理
本機能は、メビー切削角物で対応している以下の材質で利用できます。表面処理については、切削角物サービスで選択可能な内容に準じます。
対応材質
- 鉄
- アルミニウム
- ステンレス
切削角物の対象材質・表面処理については、技術・操作マニュアル「材質・表面処理」をご覧ください。
※樹脂材質への位置度の指定は担当者見積で対応が可能です。
サイズ
- 最大600×400×70mm
※600×400×70mmを超えるサイズへの位置度の指定は担当者見積で対応が可能です。
出荷日
- 位置度を設定しても、出荷日の加算はありません
- 短納期・超短納期には対応していません
公差値
- 位置度の公差値：0.02mmから指定できます
※0.01mm以上0.02mm未満の公差値は、担当者見積で対応が可能です。
注意事項
- 斜め穴・点・面に対する位置度には対応していません
