データム・幾何公差を設定する

最終更新日：2026/10/05

メビーに関する情報を探す場合は、AIチャットが便利です！

「機能の使い方」「エラーの解決方法」「新商品の情報」
など知りたい情報をまとめて収集できます！

AIチャットボット

切削角物の全技術情報「使い方-詳細マニュアル(PDF版)」はコチラ >> ​

PDF　ダウンロード

データムの設定方法

STEP1

上部のアイコンからを選択します。ショートカットキー(Shift＋G)で選択することも出来ます。

STEP2

データムを設定したい平面を選択します。選択可能な面にマウスポインタを乗せると、面がハイライトされます。
データム設定可能条件
長手寸法 短手寸法 厚さ 公差下限
自動見積 10mm以上、200mm以下 8mm以上、 各材質の厚み上限 0.02
200mm超え、300mm以下 0.03
300mm超え、400mm以下 0.05
担当者見積
  • 400mm超え、600mm以下
  • 長手上限：600mm、短手上限：400mm
 5mm以上、8mm未満 0.02

注意

  • 選択不可である面はマウスをホバーしたら「選択不可」のアイコンが表示されます。

STEP3

データム記号を選択し「更新」をクリックします。

ポイント

  • 「幾何公差設定」ボタンを押すと幾何公差の設定に進むことができます。
  • ※ここまでの設定は仮保存されます
  • 参照>>>幾何公差の設定方法STEP2

注意

・A～Zのうち、下記の7つのアルファベットは表示されません。

  • 「I（アイ）」：数字の1と見間違えるため
  • 「O（オー）」：数字の0と見間違えるため
  • 「Q（キュー）」：呼称時に数字の9と聞き間違えるため
  • 「V」：英字のUと見間違えるため
  • 「T」：幾何公差の⊥（直角度）と見間違えるため
  • 「N」：縦にした際Zや２と見間違えるため
  • 「Z」：２や縦にした際Nと見間違えるため

STEP4

データム記号が設定されると、画面とツリービュー上でデータム記号を確認することができます。

面への幾何公差の設定方法

STEP1

上部のアイコンからを選択します。ショートカットキー(G)で選択することもできます。

STEP2

幾何公差を設定したい平面を選択します。対象となる部分がハイライトされます。
幾何公差設定可能条件
長手寸法 短手寸法 厚さ 公差下限
自動見積 10mm以上、200mm以下 8mm以上、 各材質の厚み上限 0.02
200mm超え、300mm以下 0.03
300mm超え、400mm以下 0.05
担当者見積
  • 400mm超え、600mm以下
  • 長手上限：600mm、短手上限：400mm
 5mm以上、8mm未満 0.02

注意

選択不可である面はマウスをホバーしたら「選択不可」のアイコンが表示されます。

STEP3

幾何公差記号を選択します。記号は平行度、平面度、直角度から選択することができます。 選択が完了したら、更新ボタンをクリックします。

ポイント

  • 先にデータムの設定が完了していなくても、左下「データム設定」ボタンより新規にデータムを指定することができます。
  • ※ここまでの設定は仮保存されます

ポイント

「幾何公差を追加する」ボタンから適宜幾何公差の追加設定が可能です。
入れられる公差値は下記のとおりです。
幾何公差 アイコン 公差範囲
平行度 0.02~0.99
平面度 0.02~0.99
直角度 0.02~0.99
※ごみ箱マークをクリックすると、入力中の幾何公差の設定が削除されます。

最小保証値：平面度、直角度、平行度0.02/100mm

最大サイズ設定可能最小値保証値
~100mm0.02mm以下0.02mm以下
~200mm0.02mm以下0.04mm以下
~300mm0.03mm以下0.09mm以下
~400mm0.05mm以下0.2mm以下

注意

  • 平行度・直角度の指定にはデータムが必要です。データムを設定した後にご指定ください。 また、同一平面内で同じ幾何公差を重複して設定することはできません。

STEP4

幾何公差の記号、公差値、必要であればデータムの選択が完了後、更新ボタンを押してください。

ポイント

  • 更新を押さずに「次の面を選択」ボタンを押すとそのまま別の面に新しく幾何公差の設定ができます。
  • ※ここまでの設定は仮保存されます

STEP5

幾何公差の設定を更新すると、画面とツリービュー上で幾何公差記号を確認することができます。

穴への幾何公差の設定方法

ポイント

  • meviy角物での穴に対する幾何公差は、面に対する幾何公差と違い、対象面そのものを指定するのではなく、
    穴全体を選択して設定する仕組みになっています。
  • 段付き穴などに幾何公差のを設定した場合、幾何公差の適用部分は指定穴の一部分になります。
    適用対象部分は、下記の優先順位に従って適用されます。
  • ①穴種による優先度：精度穴>タップ穴（インサート穴）>ストレート穴
  • ②公差レンジ（公差域の幅）による優先度：公差域小>公差域大
  • ③対象穴径による優先度：穴径大>穴径小
  • ④対象穴深さによる優先度：穴深さ大>穴深さ小
  • ⑤所属面による優先度：TOP>BOTTOM、FRONT>BACK、LEFT>RIGHT

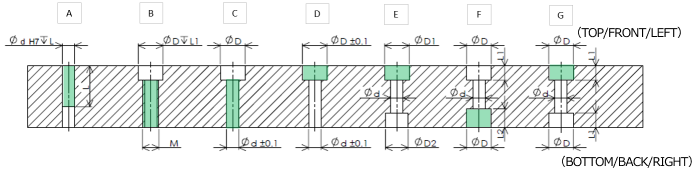

  • 【設定例】
  • A:精度指定範囲L部分が幾何公差対象
  • B:穴種優先度でタップ部分が幾何公差対象
  • C:精度穴とストレート穴なので精度穴部分が幾何公差対象
  • D:精度穴同士で公差レンジも同じなので穴径が大きいφD部分が幾何公差対象
  • E: 段付き穴それぞれストレート穴なので、穴径が最大のφD1部分が幾何公差対象
  • F:同じ穴径のφD部分は穴深さが深いL２部分が幾何公差対象
  • G:穴種、公差範囲、穴径、穴深さで優先度判定できない場合は、優先面（TOP/FRONT/LEFT）側が幾何公差対象

STEP1

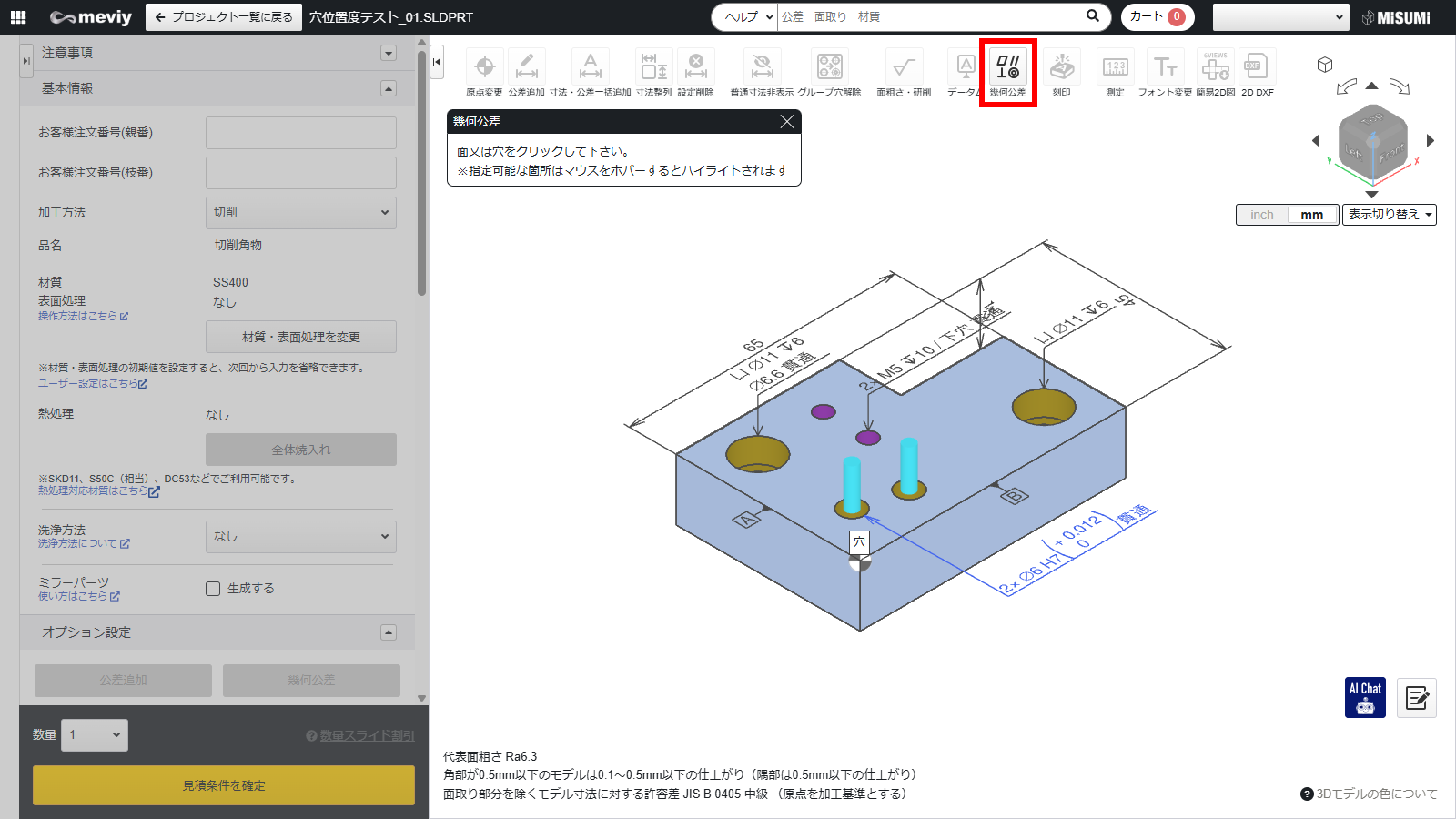

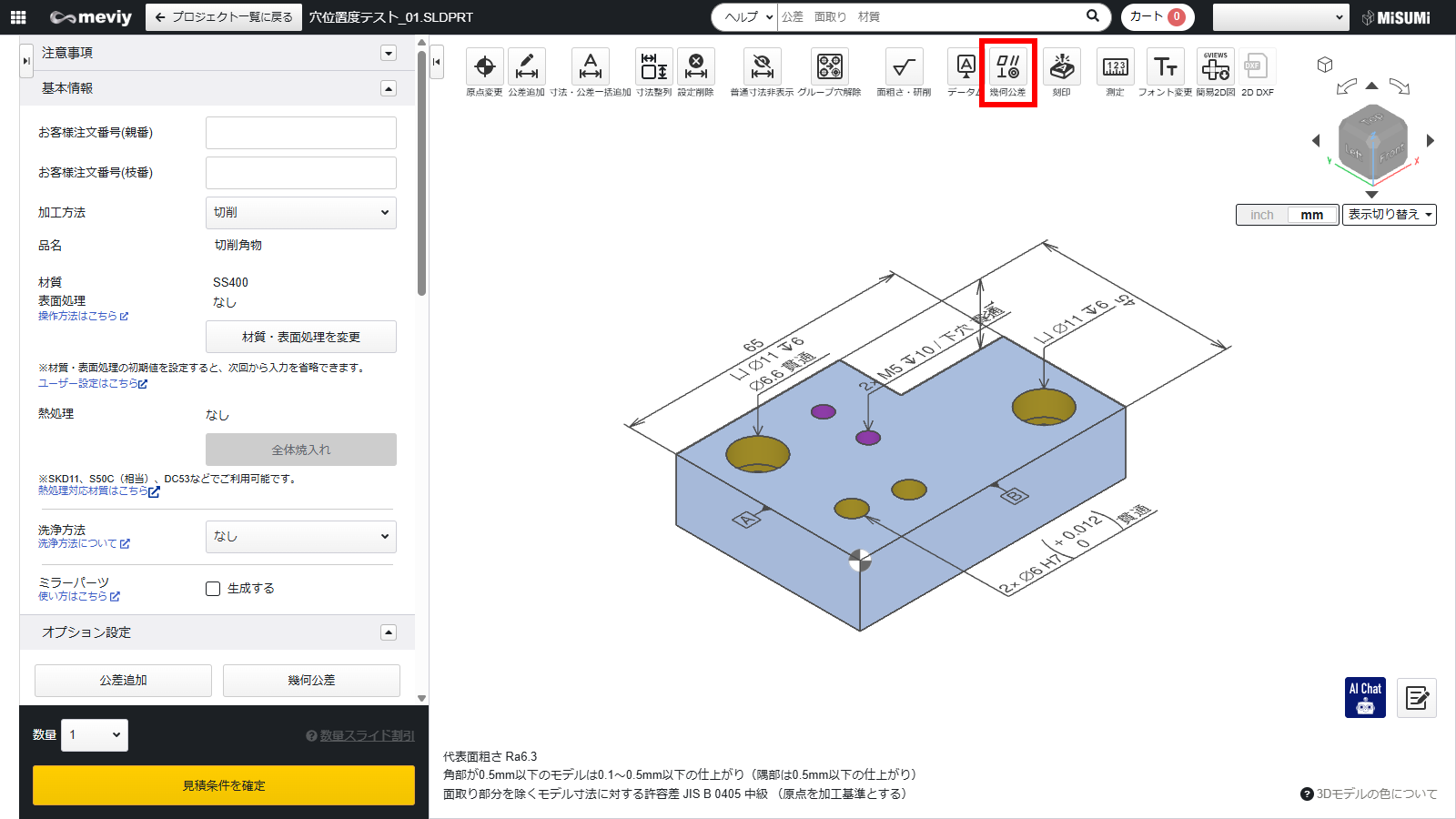

上部のアイコンからを選択します。ショートカットキー（G)で選択する事もできます。

STEP2

幾何公差を設定したい穴を選択します。
幾何公差設定可能箇所は、マウスをホバーするとハイライトします。
穴を選択した場合、同一グループ穴全てが幾何公差対象となります。
グループ穴の一部にのみ幾何公差を設定する場合は、予めグループ穴を分割してください。

STEP3

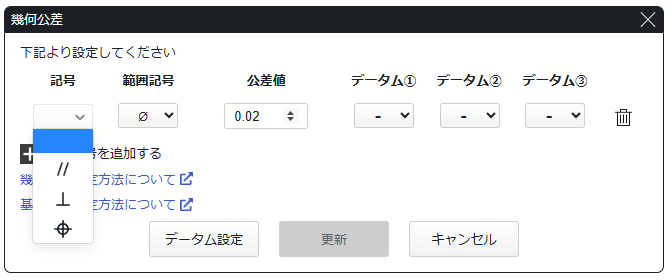

幾何公差記号を選択します。
穴への幾何公差では平行度、直角度、位置度を選択する事が出来ます。
範囲記号はΦと-(無し)のいずれかを選択可能です。
公差値、データムを設定して、更新ボタンがアクティブになれば幾何公差の設定が可能です。

入力可能な公差値は下記の通りです

幾何公差記号公差範囲
平行度0.01~0.99
直角度0.01~0.99
位置度0.01~0.99

ポイント

  • 穴への幾何公差の設定は、予めデータムを設定しておく必要があります。
  • 位置度で使用するデータムは、TOP面、FRONT面、LEFT面いずれかと平行な面に付与されたもののみ使用可能です。
  • 穴への直角度ではデータム一つ、並行度では二つ、位置度では三つまでデータムを設定可能です。
  • 位置度を設定する場合、基準的に正確な寸法（TED　以後、基準寸法と記載）の設定が必要ですが、
    meviyではデータム面から対象穴までの距離を自動的に基準寸法として付与します。
  • 位置度設定前の基準寸法設定は不要ですが、手動で基準寸法を定義する事も可能です。
  • 手動での基準寸法設定
  • 位置度設定時、基準寸法となるべき寸法に寸法公差が設定されていた場合は、寸法公差を削除して基準寸法に変更します。
  • 位置度設定時、基準寸法を付与する事で重複寸法となる寸法があった場合は、（）追加して参考寸法に変更します。

STEP4

幾何公差の記号、範囲記号、公差値、データムの選択が終了後、更新ボタンを押してください。



ポイント

  • 幾何公差に必要な情報が不足していると、
    更新ボタンを押す事が出来ません
  • 位置度設定時、基準寸法付与で既設寸法が変更される場合はダイアログ内に警告メッセージが表示されます

STEP5

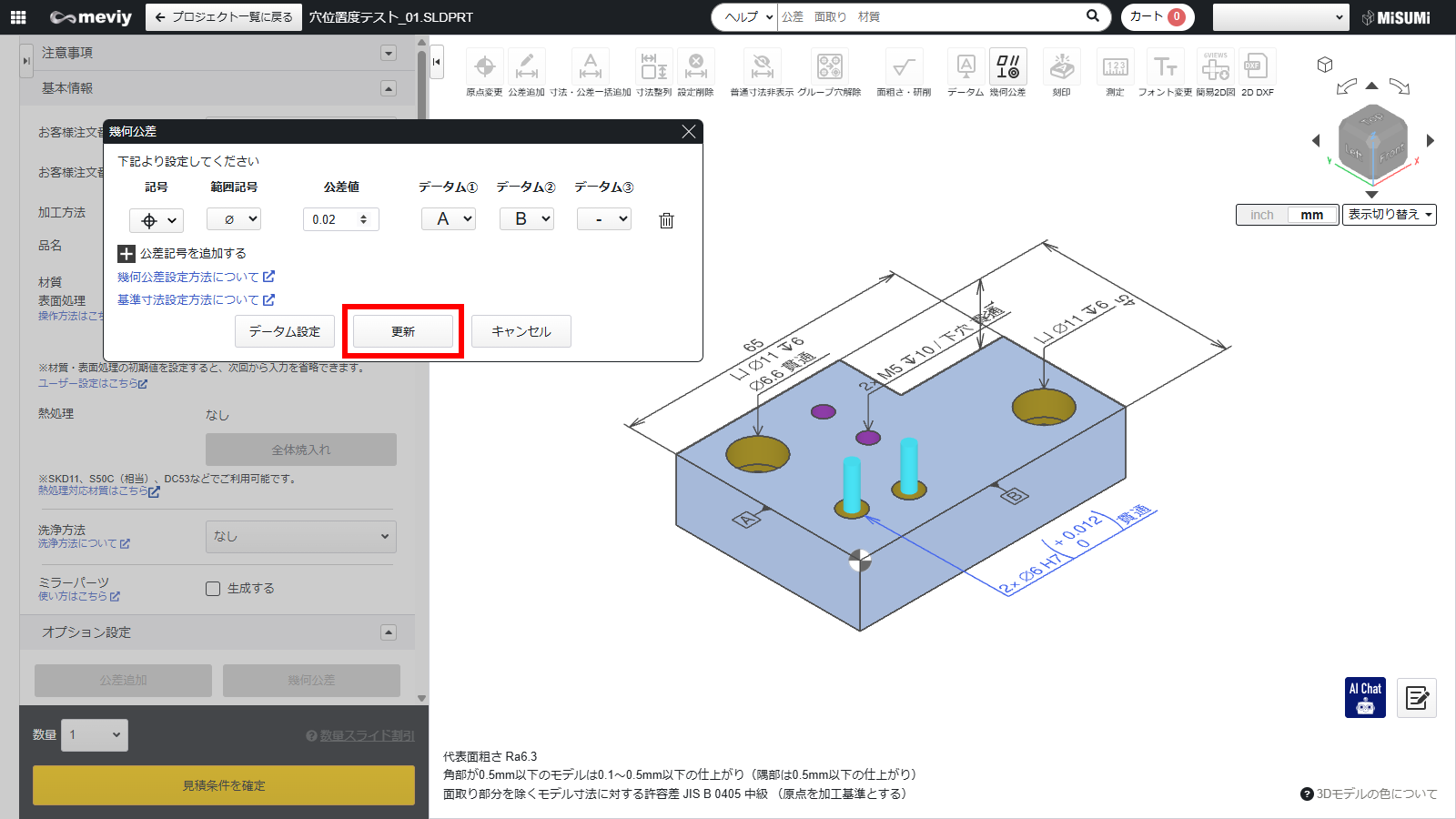

更新ボタンを押すと、幾何公差が反映されます。

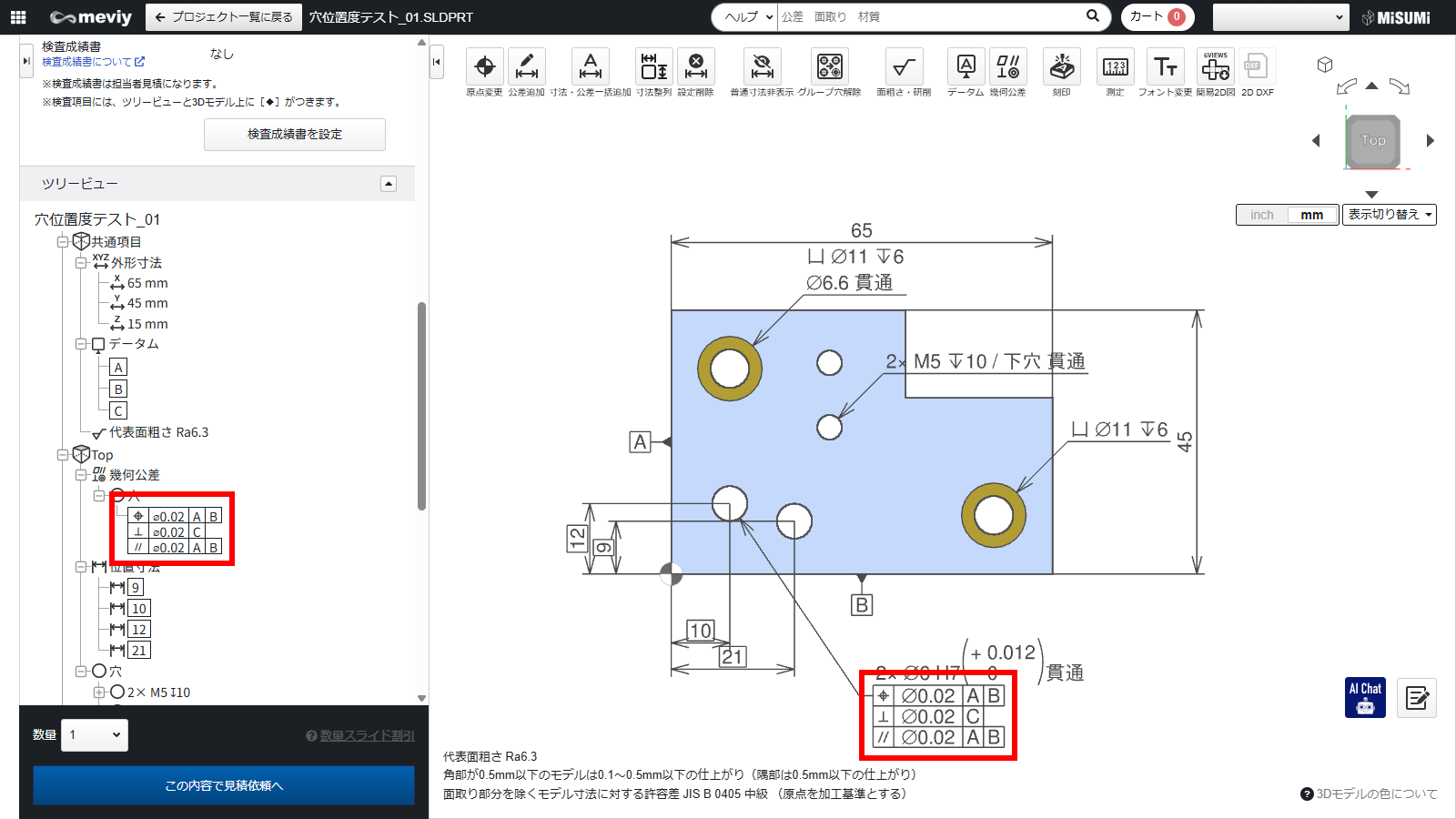

幾何公差が設定されると、ビューア画面上に表示されます。
また、ツリービューにも幾何公差が表示されます。

データム・幾何公差の削除方法

STEP1

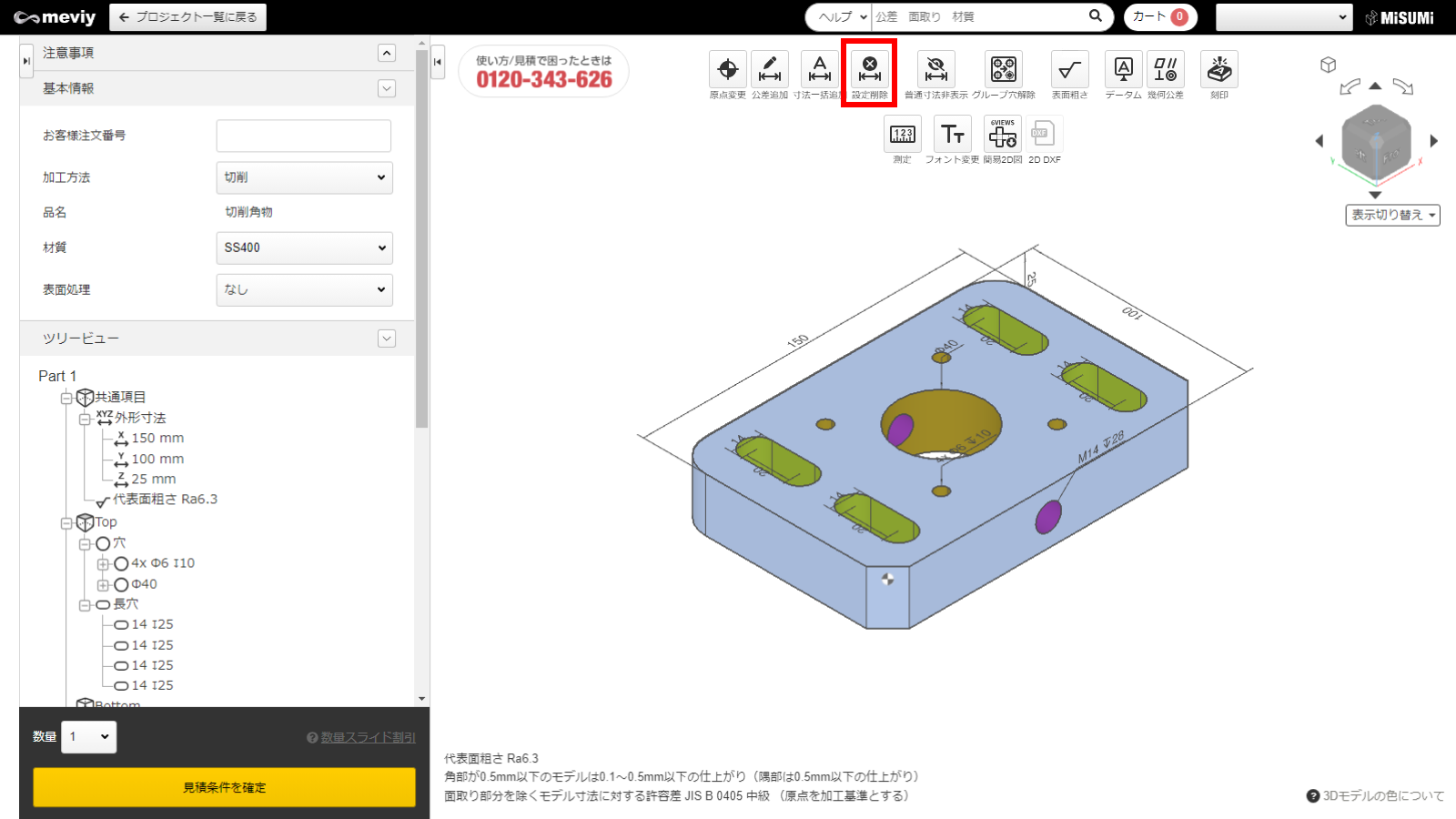

上部のアイコンからのアイコンを選択します。 ショートカットキー(D)で選択することも出来ます。

STEP2

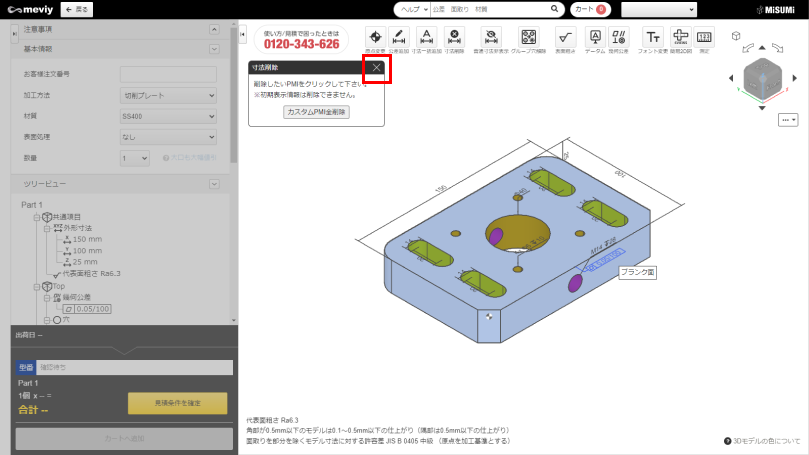

「削除したい設定箇所をクリックしてください」と表示されますので、削除したい幾何公差・データムを選択します。
カーソルを合わせると該当するデータム・幾何公差は青く光ります。
クリックすると削除されます。

注意

「設定箇所を全削除」のボタンをクリックすると、初期表示を除くすべての設定が削除されますので、ご注意ください。
データム・基準寸法を削除すると、関係する幾何公差も削除されます

STEP3

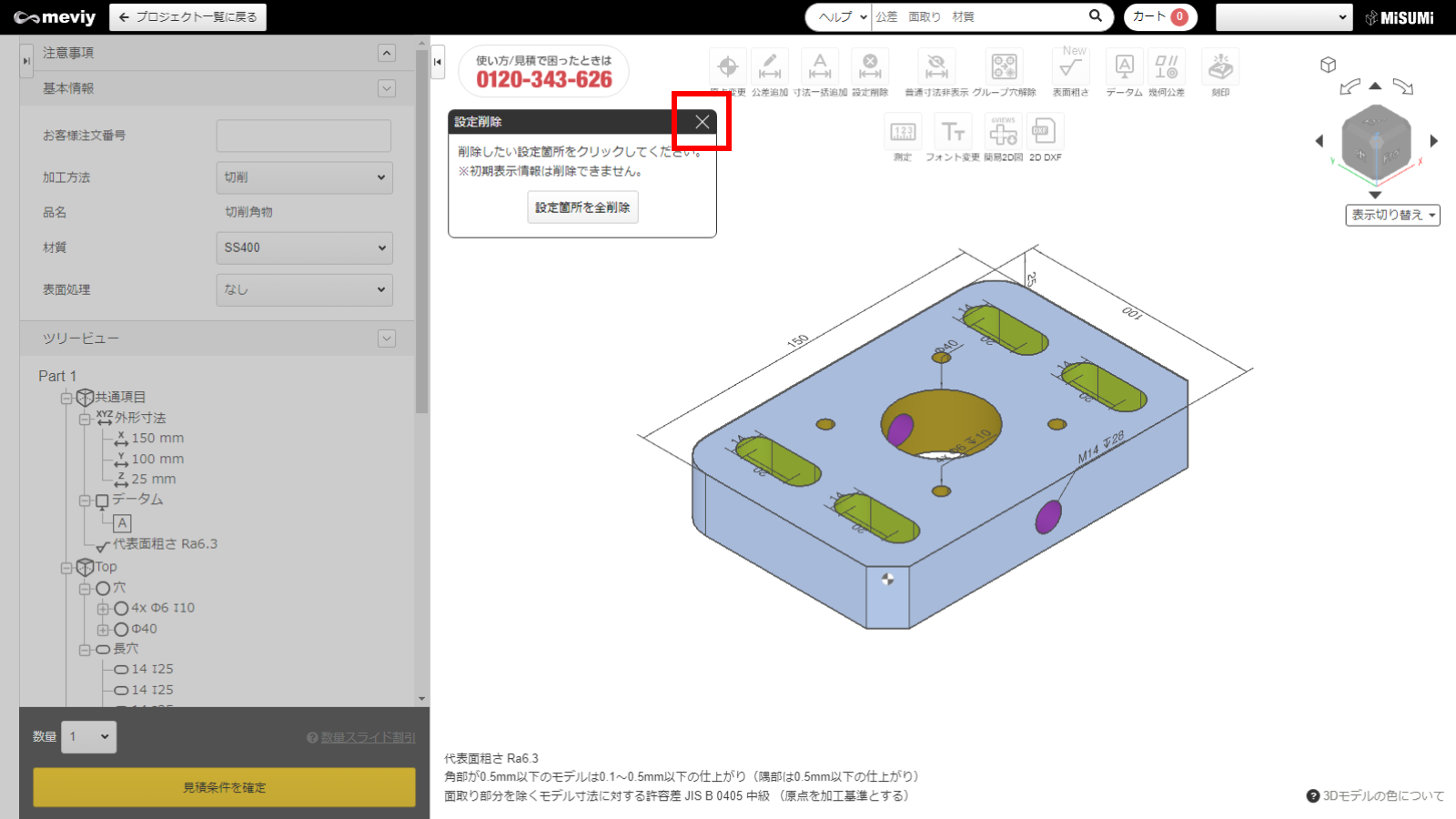

削除が完了しました。
Escキーまたは×ボタンを押すと、データム・幾何公差の削除を終了します。
