位置度で使用する理論寸法を設定する

メビーに関する情報を探す場合は、AIチャットが便利です!

「機能の使い方」「エラーの解決方法」「新商品の情報」
など知りたい情報をまとめて収集できます!

AIチャットボット

切削角物の全技術情報「使い方-詳細マニュアル(PDF版)」はコチラ >> ​

PDF ダウンロード

  • 幾何公差位置度を設定する際に必要な理論寸法(理論的に正確な寸法 TED)は、位置度設定時に自動生成されますが、手動で設定する事もできます。
  • 理論寸法は自動設定されることを推奨しますが、穴間寸法を理論寸法にしたい場合など、下記手順で設定してください。

理論寸法の自動追加

位置度を設定する際、理論寸法が無い場合は自動生成されます

自動生成

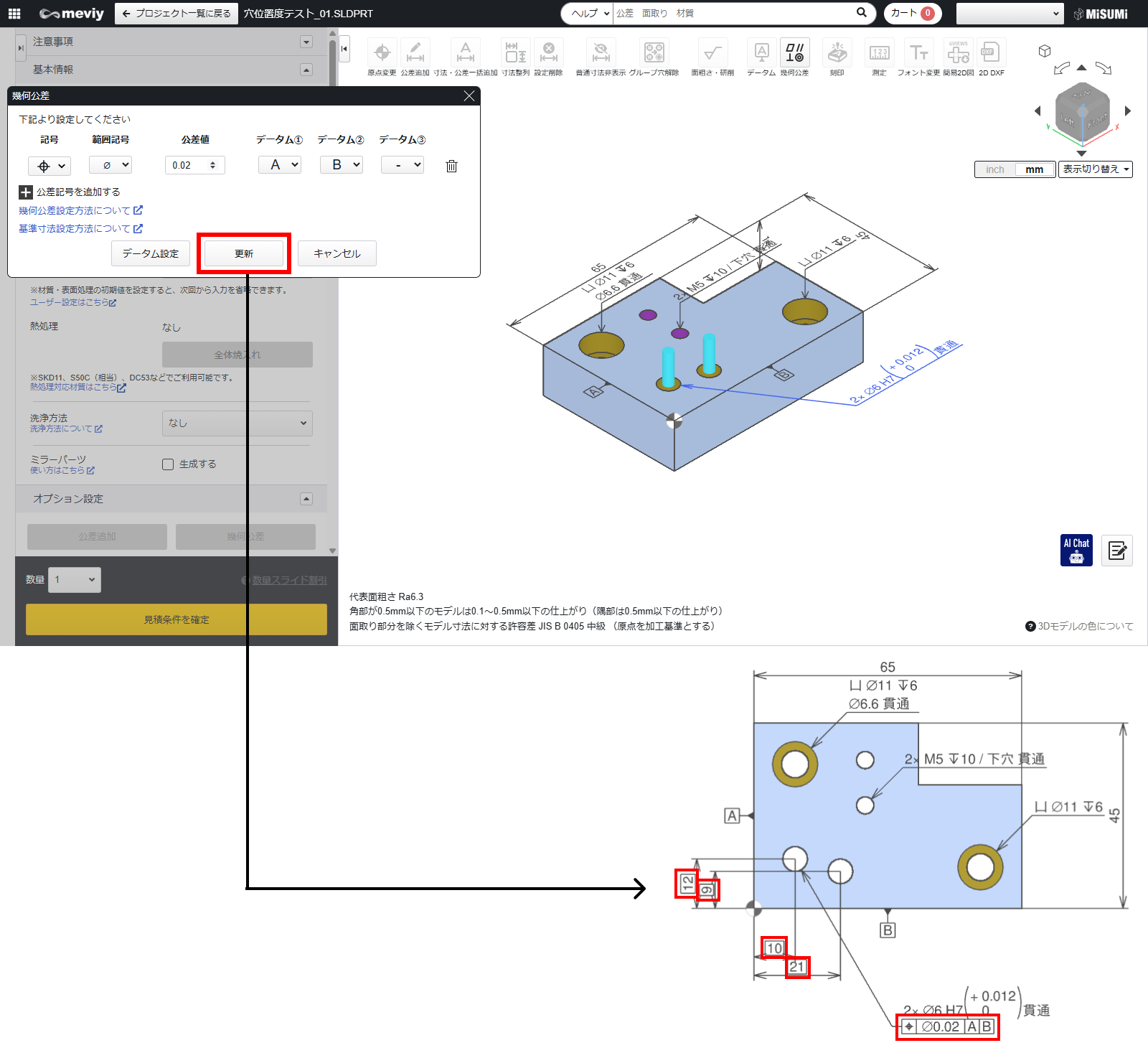

  • 穴への位置度を設定する際、対象穴を選択後、位置度記号選択、公差値入力、データムが指定された状態で更新ボタンを押せば、データム面から対象穴までの距離を理論寸法として自動生成します。

注意

  • 原点とは無関係に、データム面から位置度指定穴までの距離を理論寸法として定義します。
  • 理論寸法付与時、該当部分に既設寸法がある場合は、これを理論寸法に流用します。
  • 既設寸法に寸法公差が付与されていた場合、寸法公差は削除して理論寸法化します。
  • 理論寸法付与で重複寸法となる既設寸法がある場合、()を付与して参考寸法化します。

memo

  • 位置度を設定する際、理論寸法が自動生成されますので、寸法公差追加前に位置度を設定する事を推奨します。
  • 下記の手順で各設定を実施してください。
  • ①穴種・穴径公差設定
    ②データム設定
    ③位置度設定(理論寸法自動生成)
    ④その他幾何公差設定
    ⑤面粗さ設定
    ⑥寸法公差追加
    -仕様確定-

理論寸法の手動追加

寸法追加アイコンから理論寸法を追加する事が出来ます

手動付与

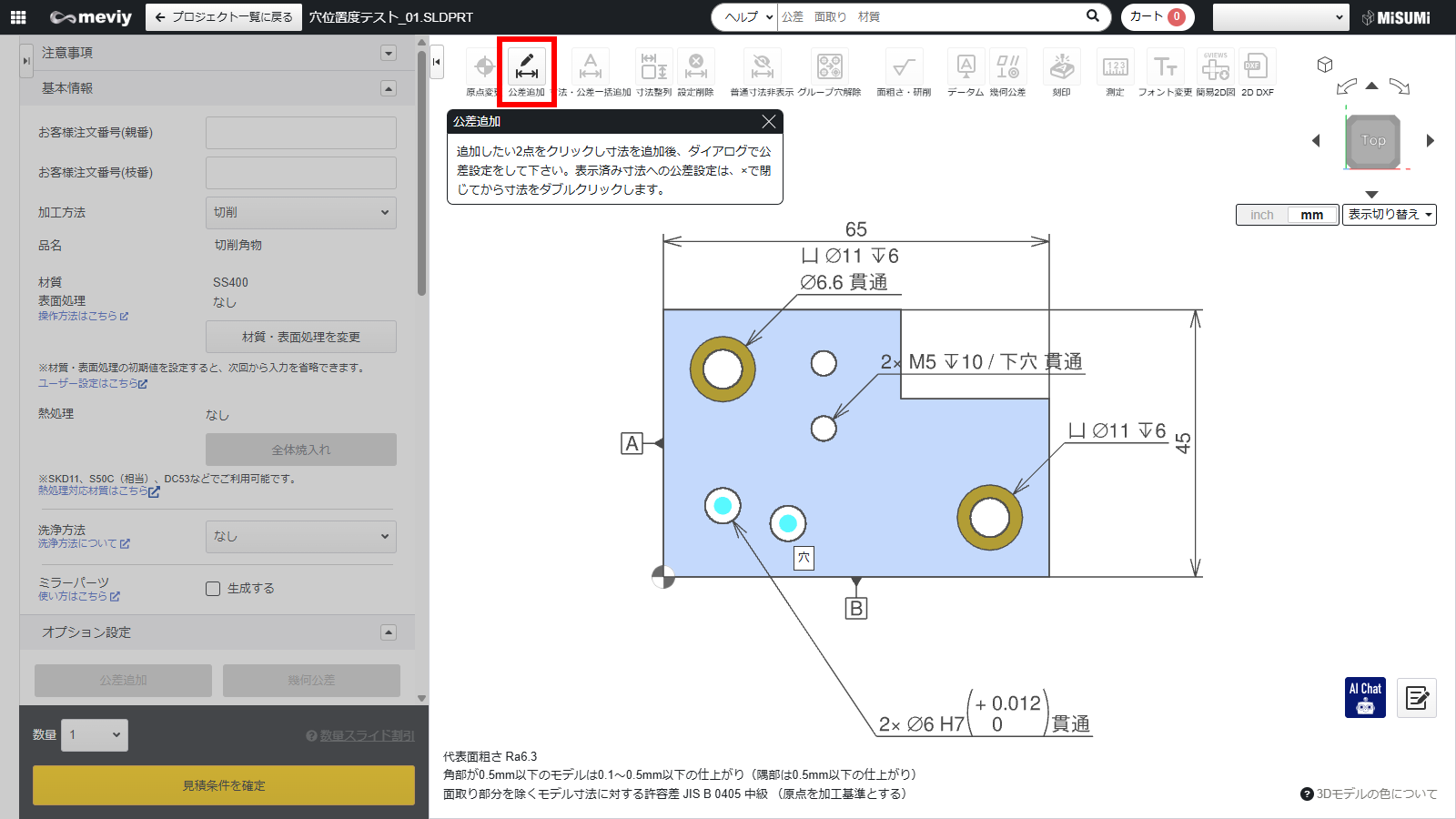

位置度設定の前に、位置度対象穴への理論寸法を手動で付与する場合は公差追加アイコンを押して、理論寸法付与対象を選択します。

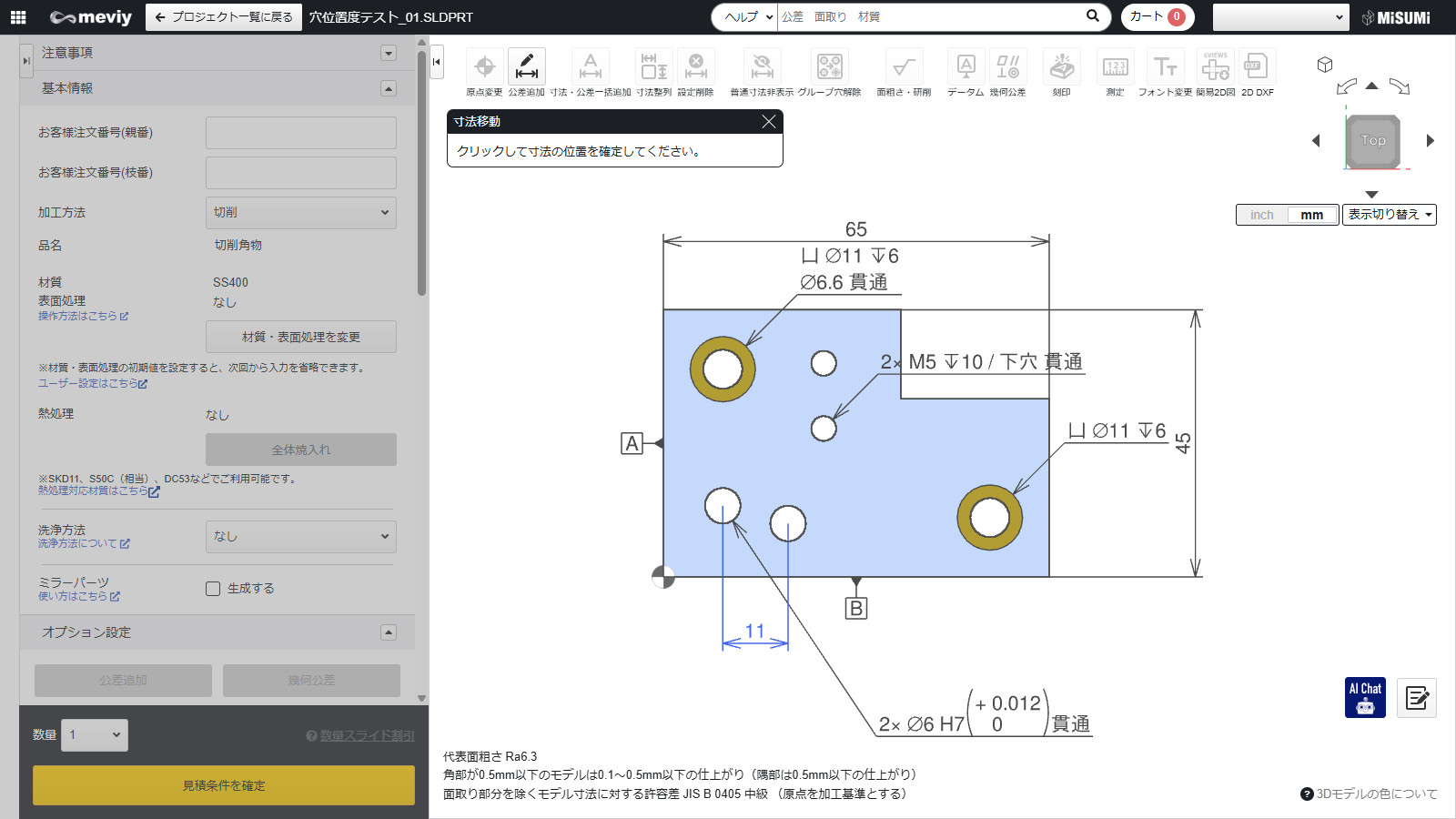

寸法付与対象を選択すると「クリックして寸法の位置を確定してください」と言う表示が出るので、表示された寸法を置く位置でクリックします。

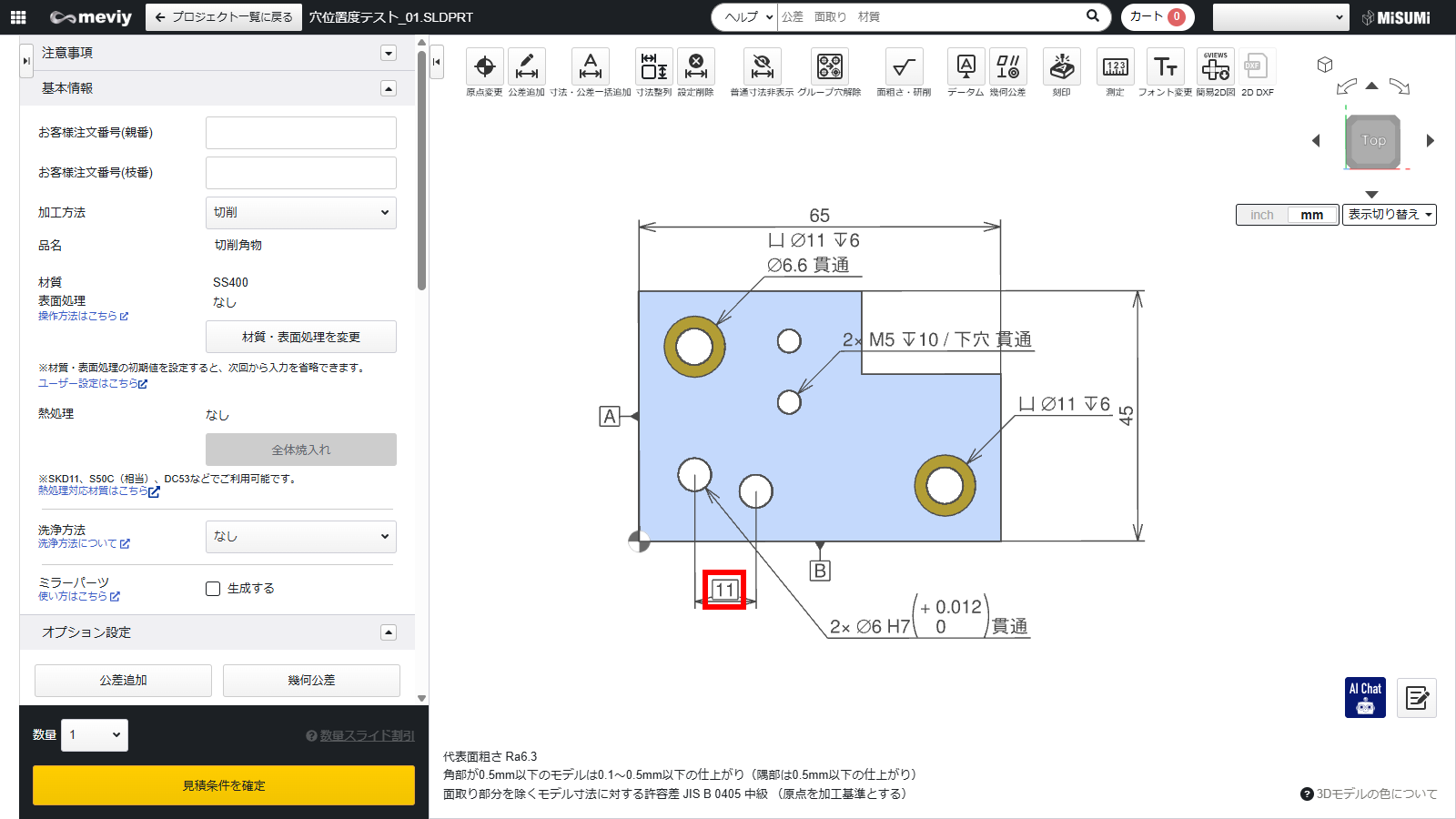

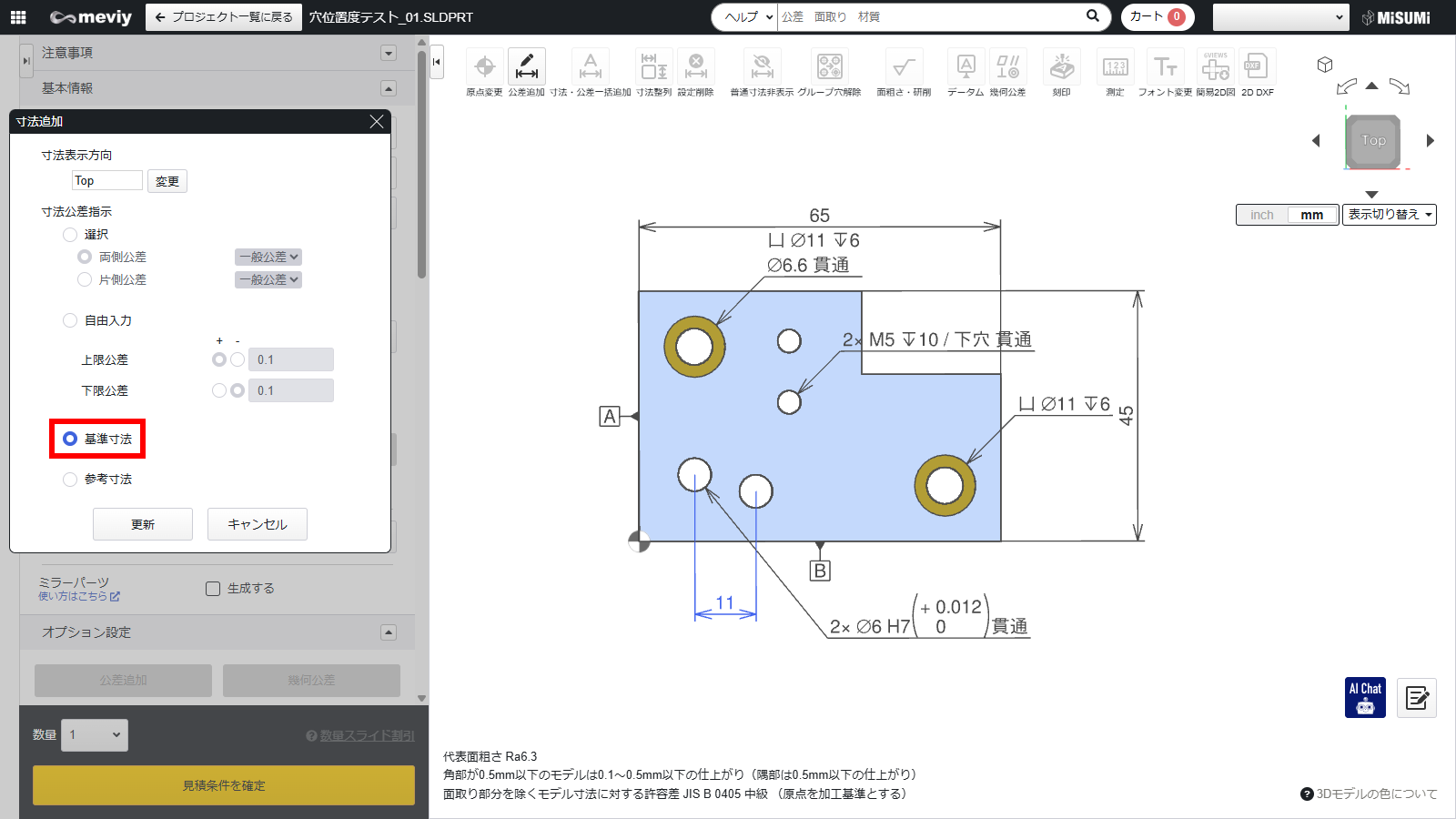

寸法追加ダイアログが表示されるので、「理論寸法」を選択して更新を押します。

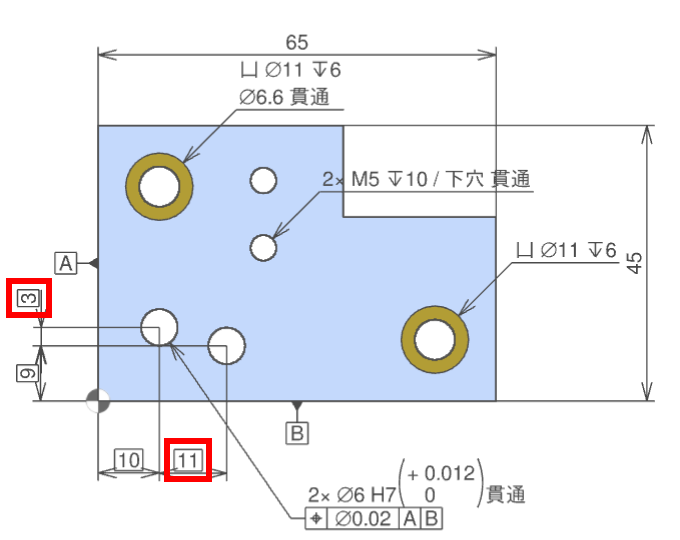

理論寸法として寸法追加されます。
手動設定した理論寸法がある状態で位置度設定を実施すると、不足分の理論寸法は自動付与されます。
穴データムから理論寸法を付与する事も可能です。
