穴情報を変更する​

穴径に応じて穴タイプを変更できます。

注意

穴タイプは3Dビューワーまたはツリービューで必ずご確認ください。
  • 精度穴は認識されません。必ず設定をお願いいたします。
  • ご使用のCADによっては、穴タイプの認識が異なる場合があります。
  • タップ穴・ストレート穴の両方が考えられる場合はタップ穴として認識します。

ポイント

[ユーザー設定]で[タップ識別方法設定]を設定することで、穴タイプ判別の精度を上げることができます。→「見積もりの流れ

変更したい穴を選択

3Dビューワーまたはツリービューで、変更したい穴をダブルクリックします。

3Dビューワー

3Dビューワー_穴選択

ツリービュー

ツリービュー

ポイント

穴タイプの変更はグループごとに行いますので、グループ内の穴それぞれに異なる穴タイプを指定したい場合は、先にグループ穴を分割する必要があります。

穴タイプを選び、更新

表示された[穴情報指示]ダイアログで、穴タイプを選び[更新]をクリックします。

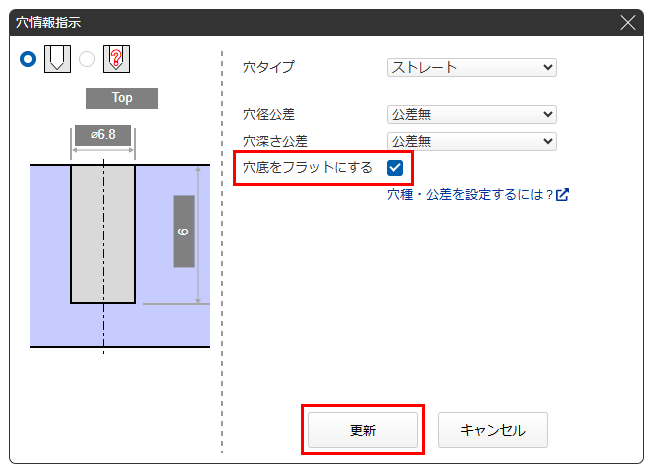

穴情報指示

ポイント

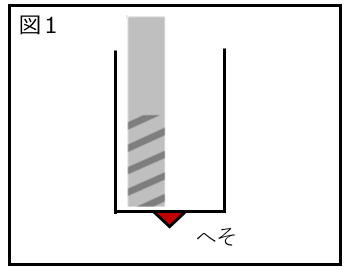

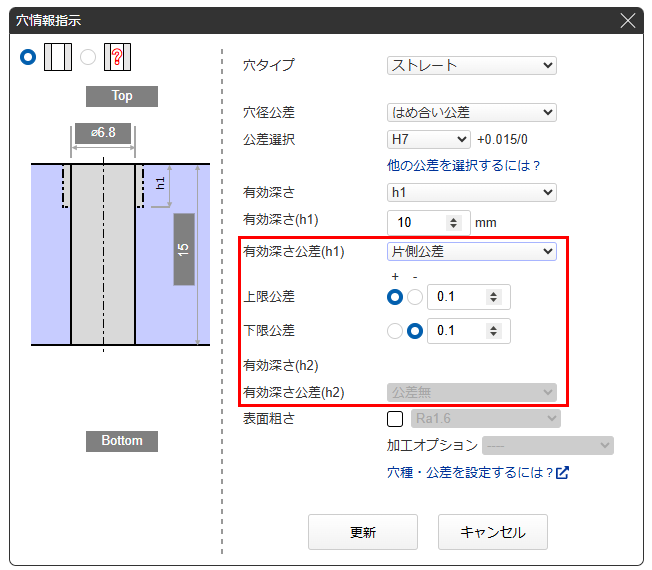

ストレート穴は、穴径公差タイプを変更すると、精度を変更できます。
