2D DXFファイルをダウンロードする

最終更新日：2023/11/22

板金部品の全技術情報「使い方-詳細マニュアル(PDF版)」はコチラ >>

PDF　ダウンロード

3D Viewer上に表示されている形状と寸法を2D DXFに出力する機能です。
※生成される.dxfのバージョンはAutoCAD 2018 DXF(*.dxf)です。
※図枠はミスミの標準図枠となります。
※ファイル命名規則：型番でファイル名がつきます。

2D DXFファイルをダウンロードする方法

STEP1　見積もり条件の確定

「2D DXF」ファイルをダウンロードするためには、見積もり条件を確定し、型番を確定させる必要があります。
型番を確定すると、「2D DXF」のアイコンが活性化し、選択できるようになります。

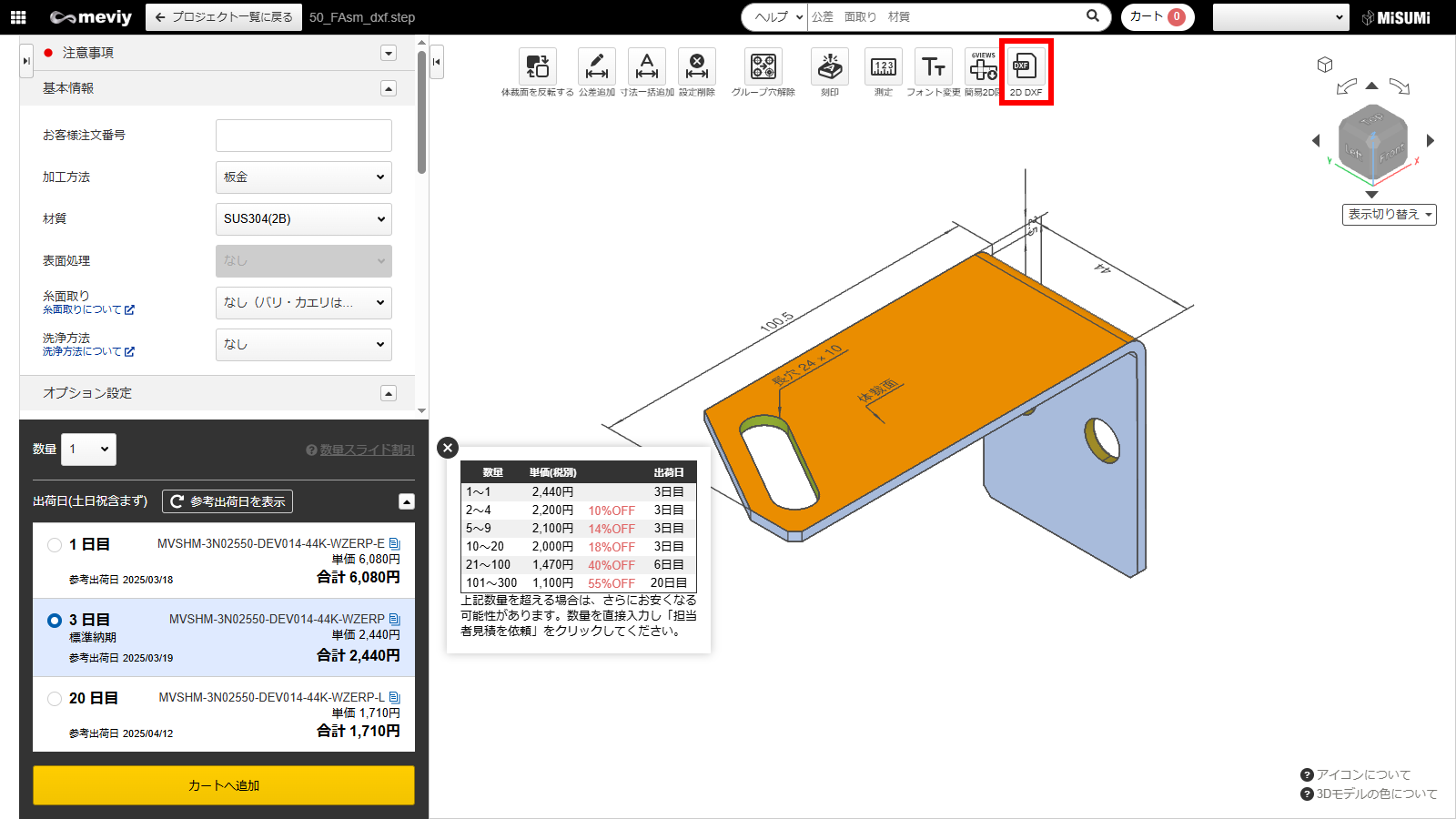

STEP2　2D DXFを選択

上部のアイコンからを選択します。
ショートカットキー（［Shift］＋X）で選択することもできます。

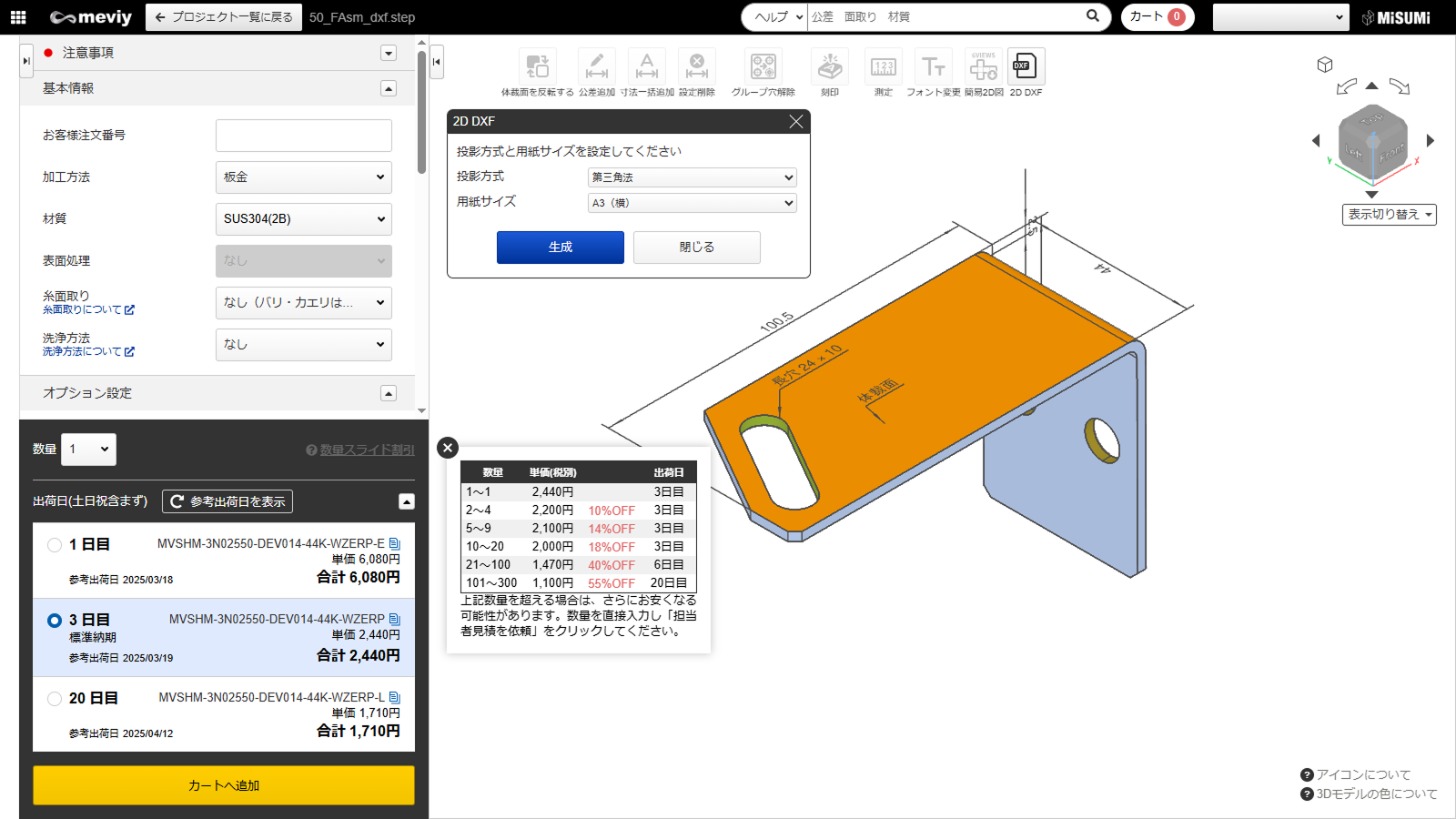

STEP3　投影方式と用紙サイズの選択

投影方式と用紙サイズを選択し、生成ボタンをクリックします。

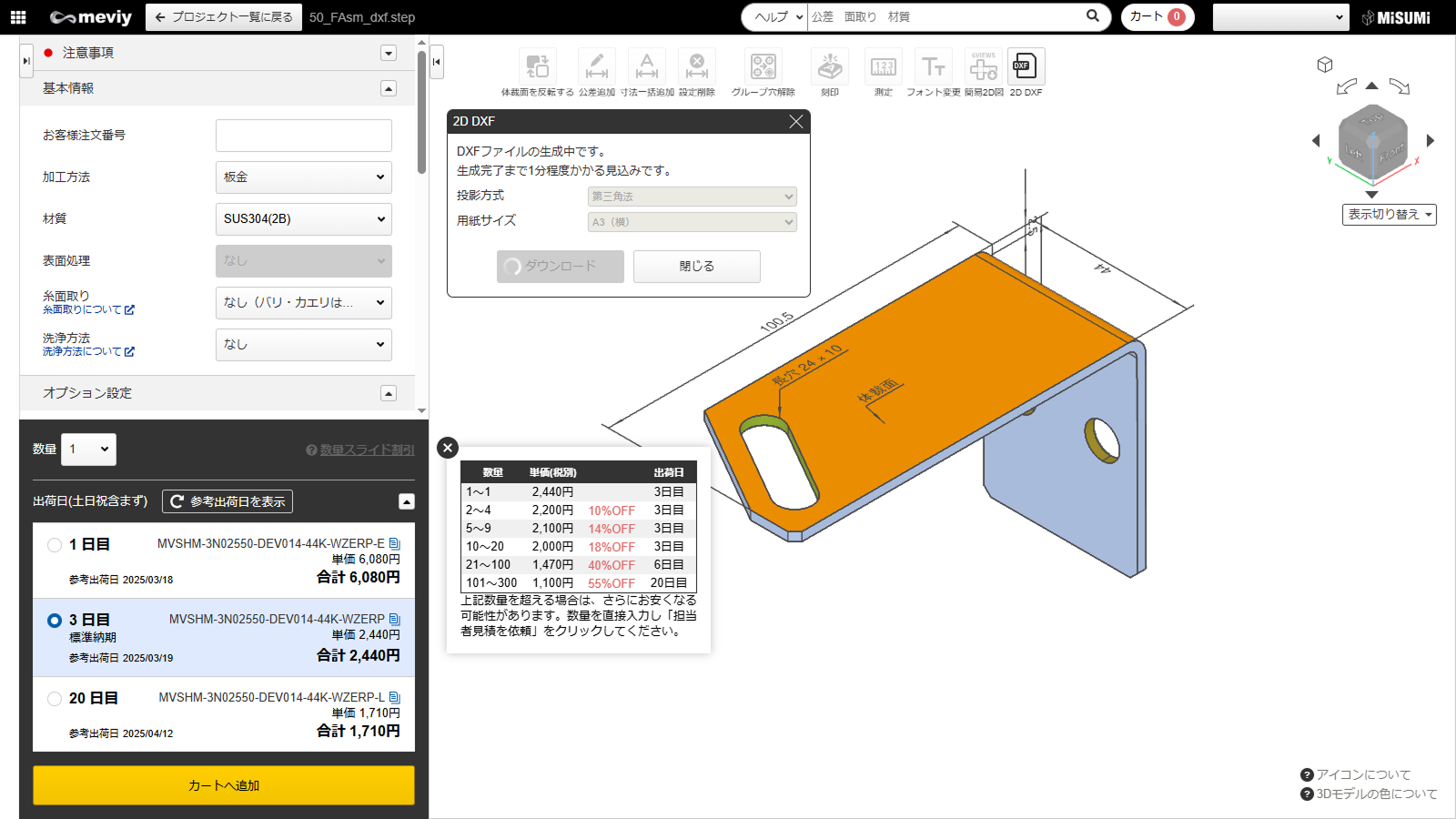

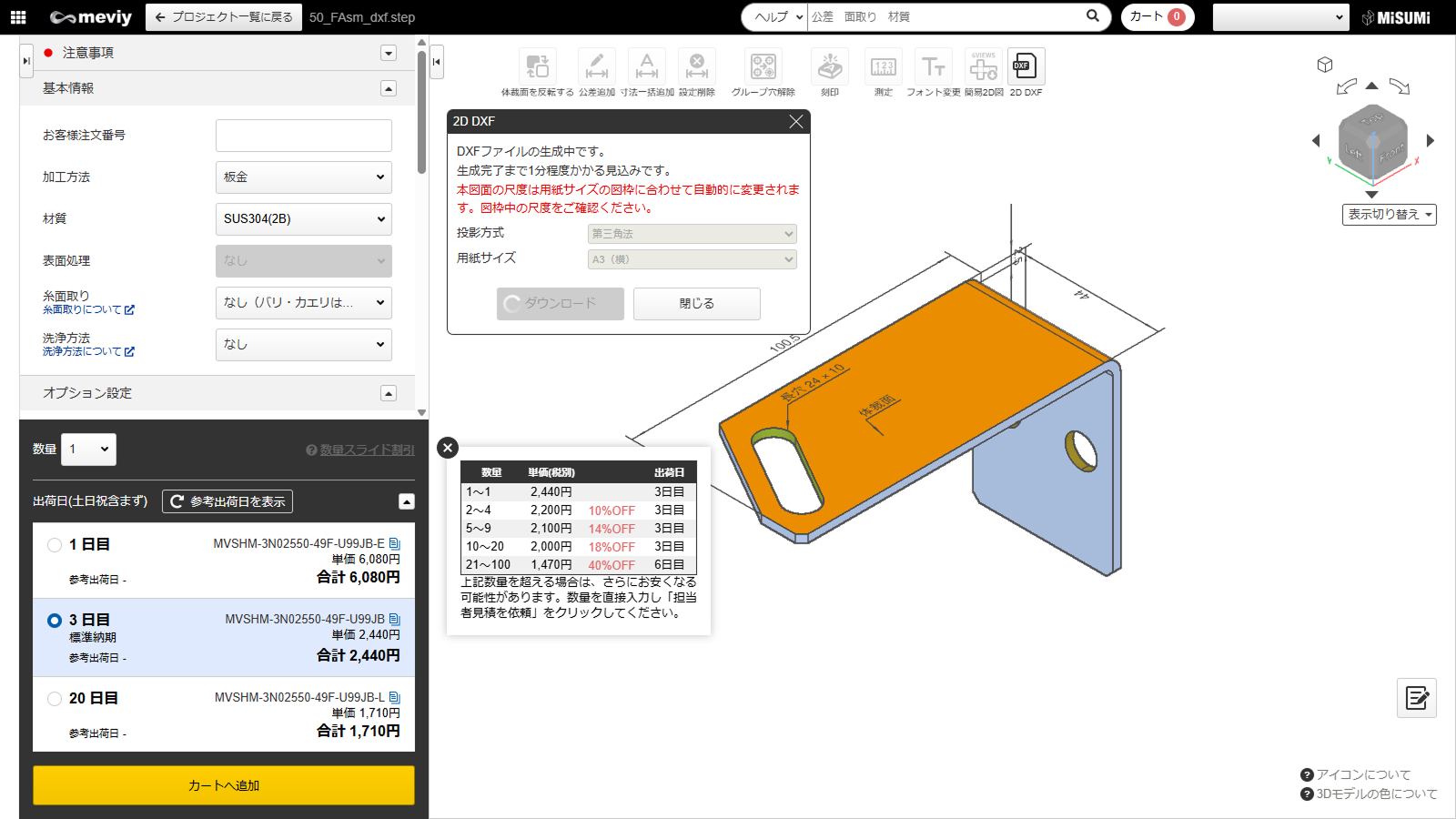

STEP4　DXFファイルの生成中

生成完了までしばらくお待ちください。
生成中でも、ダイアログを閉じて他の操作を行うことも可能です。

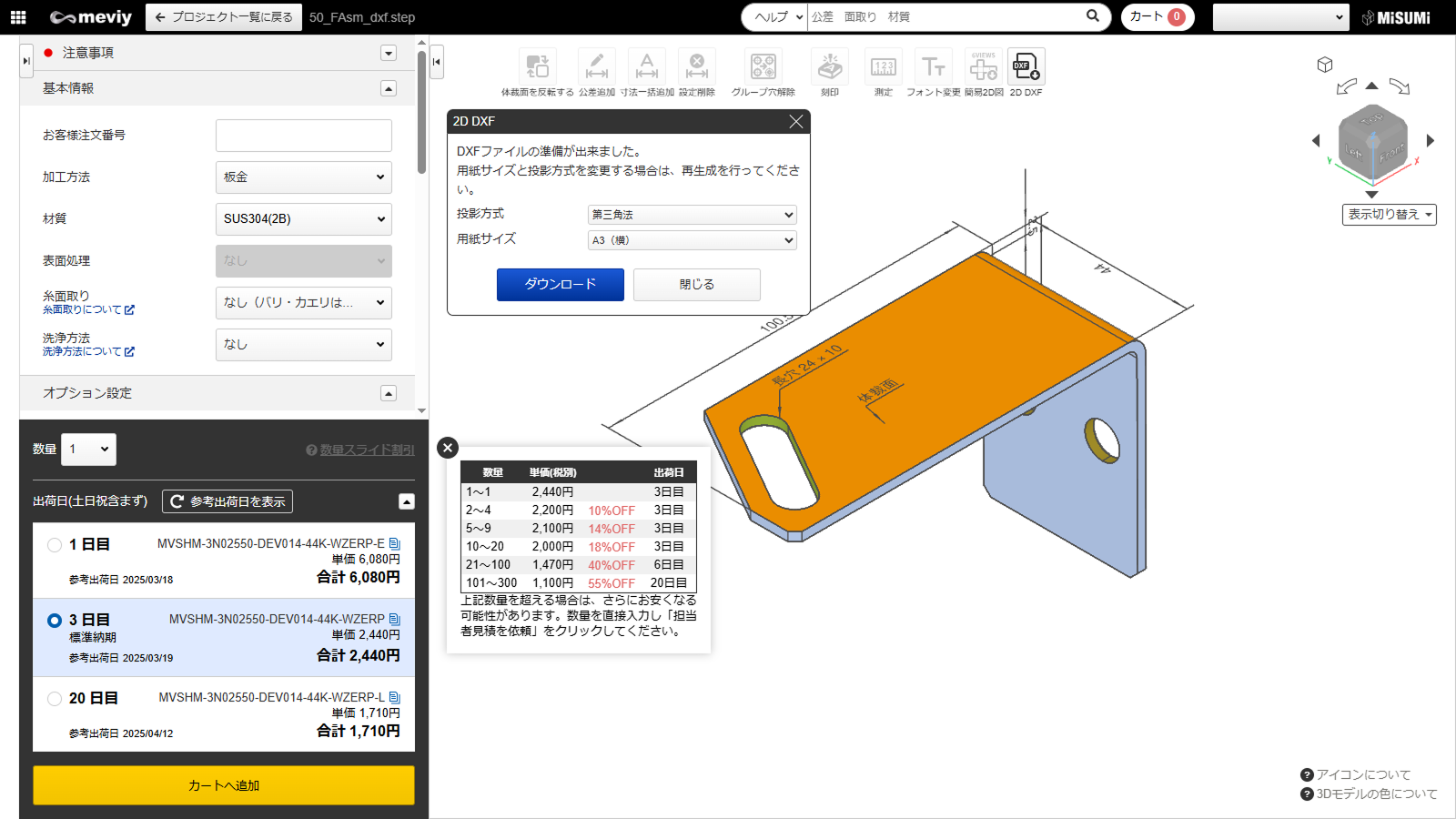

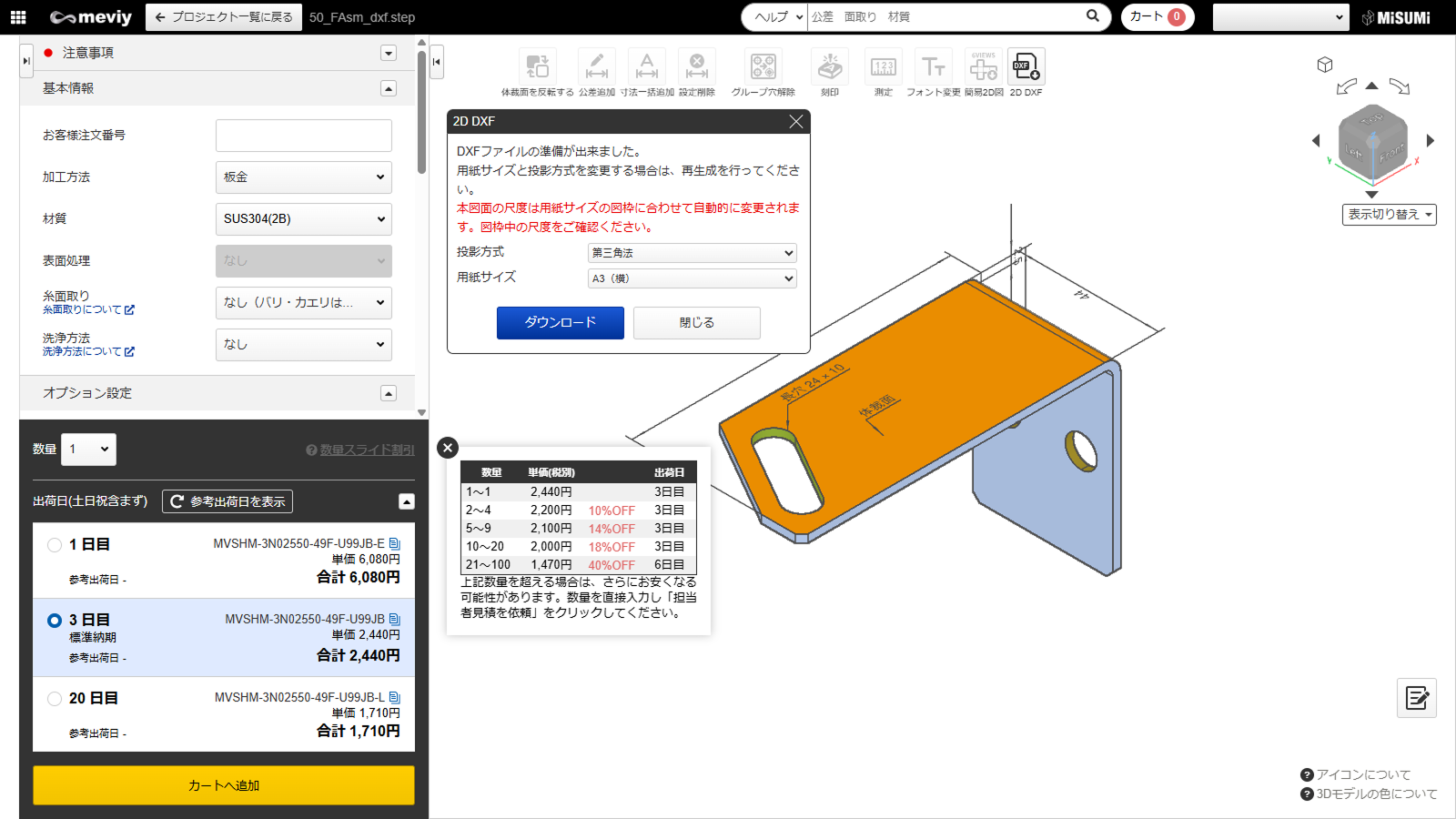

STEP5　DXFファイルのダウンロード

DXFファイルが生成されると、ダウンロードが可能になります。
投影方式、用紙サイズを変更すると、再生成ができます。

注意

再生成を行うと、本ページのSTEP4の状態に戻ります。


3D Viewerモデル、簡易2D図	2D DXF

※2D DXFの刻印表現について

2D DXFで刻印を出力する際、3D Viewerモデル、簡易2D図と表現方法が違います。予めご了承意ください。
「刻印を設定する」
