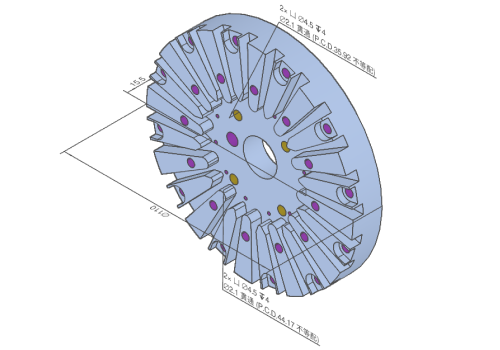

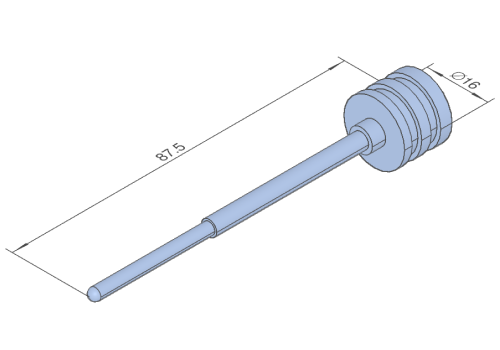

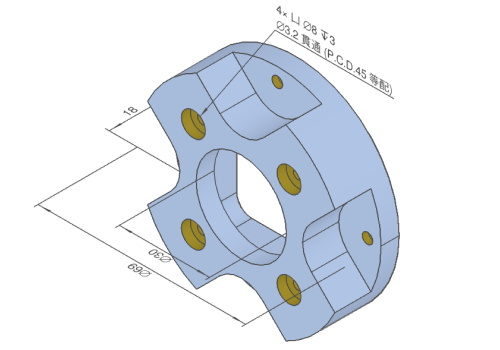

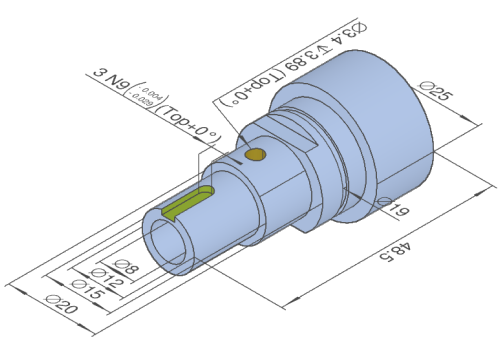

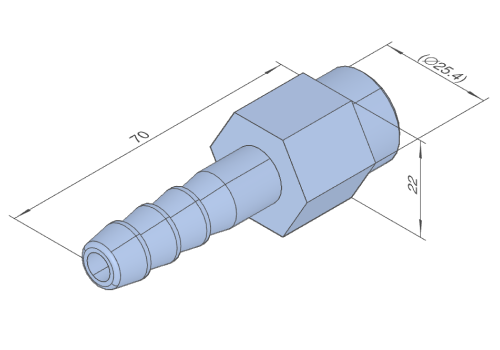

切削（丸物）

メビーに関する情報を探す場合は、AIチャットが便利です！

「機能の使い方」「エラーの解決方法」「新商品の情報」
など知りたい情報をまとめて収集できます！

AIチャットボット

切削丸物の全技術情報「使い方-詳細マニュアル(PDF版)」はコチラ >> ​

PDF　ダウンロード

仕上がりについて

旋盤部品の「角部・隅部」仕上がり形状の特徴

ピン角モデリング形状

実際の加工後の仕上がり形状

ポイント

  • 下記条件の仕上がりとなります。
  • 角部がC/R0.5未満のモデルは、C/R0.1～0.4mmもしくは糸面取りになります。
  • 円筒隅部が0.5未満の場合、R0~R0.4mmの仕上がりになります（モデルに逃げ溝がない場合）

memo

詳しくは「3Dモデルと仕上りに差異が生じる形状」をご確認ください。

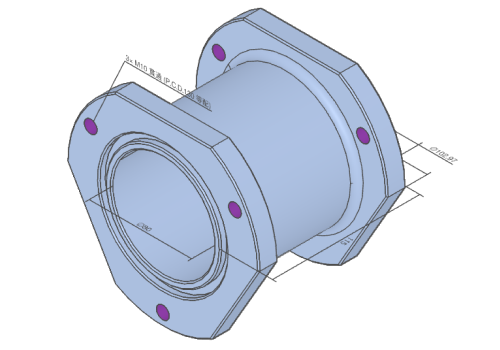

ねじの設定方法

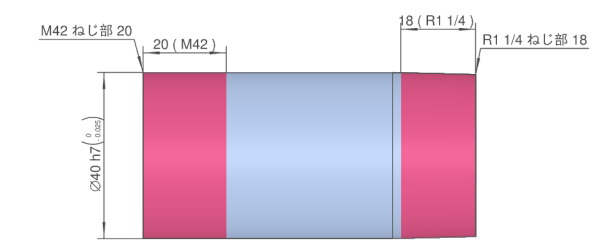

  • ねじの種類は、寸法線、対象面をダブルクリックして、meviy上で指定ください。

・おねじ（mm/inch/管用テーパねじ）

・めねじ（mm/inch/管用テーパねじ）



ポイント

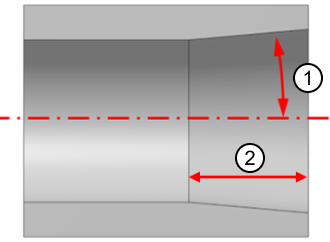

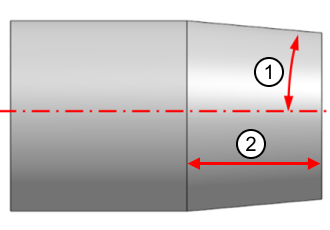

  • ①角度（0＜θ＜2.5°）
  • ②長さ（ISO基準長さ以上）
  • でのモデリングが必要になります。
  • 詳しくは「こちら」

memo
