3Dビューワーの操作⽅法

最終更新日：2024/01/11

切削丸物の全技術情報「使い方-詳細マニュアル(PDF版)」はコチラ >>

PDF　ダウンロード

【ツールバー】データム、幾何公差のアイコンを追記しました。

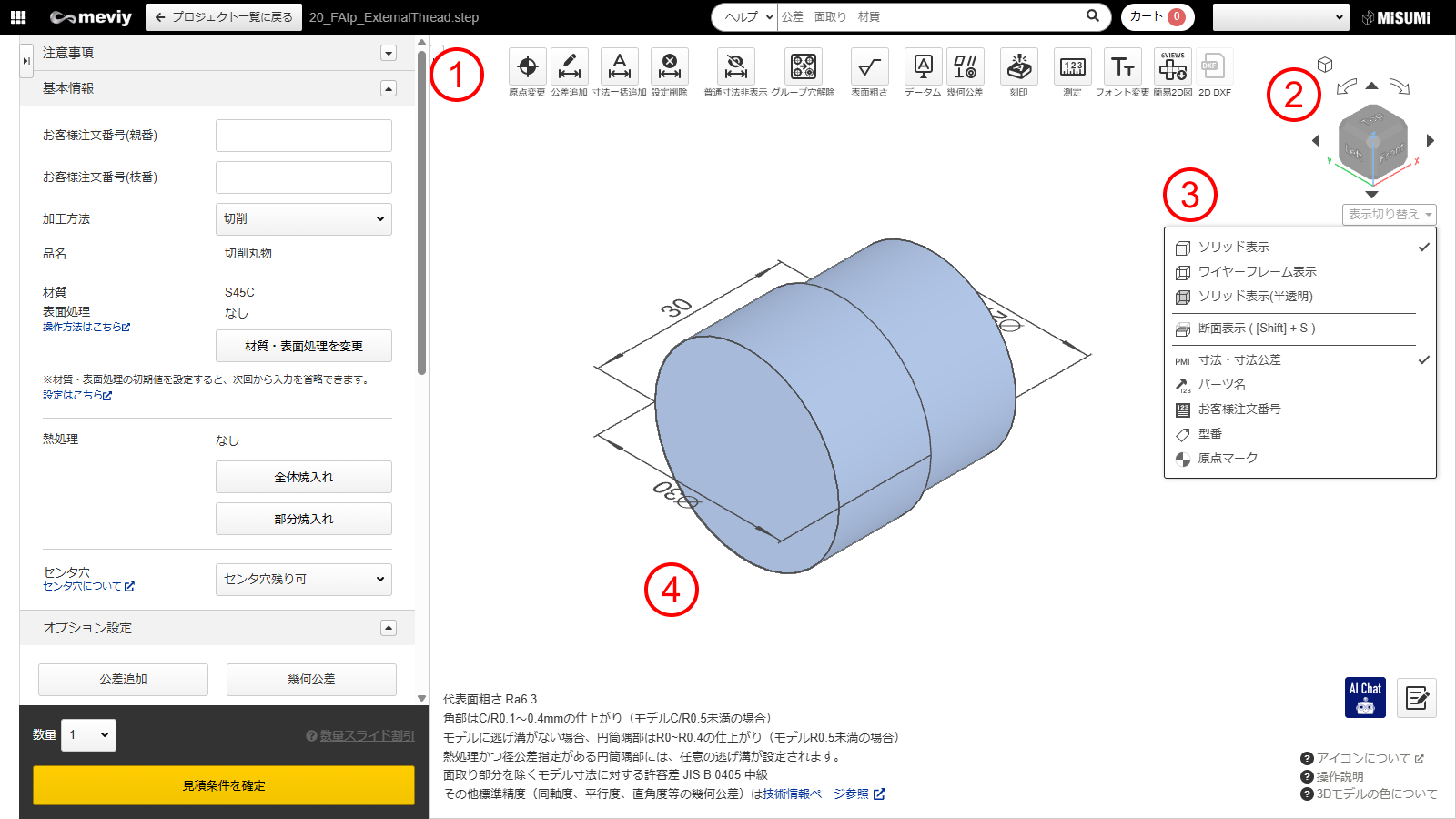

①ツールバー

②キューブ

③表示切り替え

④PMI

①ツールバー

各ツールの名前とできることは、次の通りです。

機能名	できること
	設計原点を移動できます。→「設計原点を変更する」
	寸法および⼨法公差を追加できます。→「寸法および寸法公差を追加/削除する」
	追加した設定を削除します。→「寸法および寸法公差を追加/削除する」
	「指⽰なき加⼯⼨法の普通許容差標準」で保証している⼨法公差を⾮表⽰にします。
	形状認識時にグループ化された⽳を分割できます。→「グループ穴を分割する」

機能名	できること
	表面粗さを設定できます。→「表面粗さを設定する」
	データムを設定できます。→「データム・幾何公差を設定する」
	幾何公差を設定できます。→「データム・幾何公差を設定する」
	アップロードした3Dモデルの設計情報を測定できます。→「3Dモデルを測定する」
	PMI表⽰のフォントサイズを変更できます。→「フォントサイズを変更する」
	3D モデルの各ビュー方向をキャプチャし、第三角法で配置した画像ファイルをダウンロード出来ます。

②キューブ

吾輩は猫である。名前はまだない。どこで生れたか頓と見当がつかぬ。何でも薄暗いじめじめした所でニャーニャー泣いていた事だけは記憶している。

表⽰しているパーツの向きをキューブの回転に合わせて変更できます。

［アイソメ表示］をクリックすると、アイソメ図（初期姿勢）に戻ります。

③表示切り替え

「表示切り替え」アイコンにマウスのポインターをあわせると、表示切り替えのメニューが表示されます。
3Dモデル形状の表示方法や3Dビューワーのテキスト情報の表示/非表示を切り替えることができます。

メモ

「断面表示」は切削丸物のみ表示されます。

④PMI

PMI とは、Product Manufacturing Informationの頭⽂字で、⼨法や⽳のテキスト情報を指します。 PMIの表⽰位置はドラッグで⾃由に移動できます。
