3Dビューワー画面の⾒かた

3Dビューワー画面の⾒かた

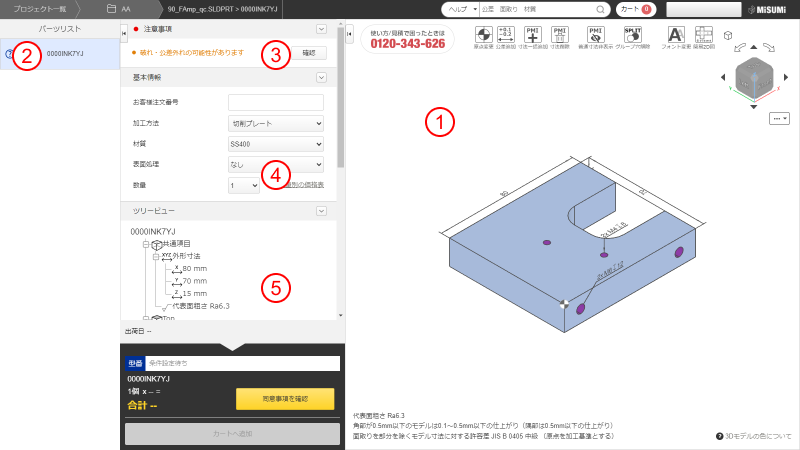

プロジェクト⼀覧画⾯でプロジェクトをクリックすると3Dビューワー画⾯が開きます。3Dビューワー画⾯では、以下の情報を確認できます。

②〜④のタブは、クリックすることで表⽰する画⾯を切り替えることができます。

①3Dビューワー

アップロードした3Dデータのモデルを操作できます。CADソフトとほぼ同様の感覚で操作できます。

→「見積もりの流れ」>「STEP 1: タップ識別方法を設定する」

→「3Dビューワーの操作⽅法

→「マウスによるモデル操作

②パーツ⼀覧リニューアル変更点

パーツ⼀覧

アップロードした3Dファイルに複数のパーツがある場合、「パーツ一覧」が表⽰されます。

アップロードしたパーツが1つのみの場合は、[パーツ⼀覧]は表⽰されず、「基本情報」が表⽰されます。

a:メニュー

お客様社内の管理番号を [お客様注文番号] として一括で入力できます。>[お客様注文番号入力]の順にマウスをポイントし、メニューを選びます。
  •  [パーツ名を一括入力] を選ぶと、パーツ名(c)が自動的に入力されます。
  • [入力ウィザード] を選ぶと、[お客様注文番号入力ウィザード] が表示されます。変数と関数を組み合わせて、お客様注文番号を一括で入力することができます。 使用可能な変数と関数は、「注文番号の入力」を参照してください。

ポイント

「お客様注文番号」は、半角英字(大文字)、半角カナ、半角スペース、数値、記号(#$%&‘()*+,-./:;=?@\_,~)を54文字までできます。親番の入力欄が表示された場合、入力は必須で文字数は20文字までとなります。

b:フィルター

パーツのステータスごとにフィルターをかけて表示できます。[すべて] を選ぶと、すべてのパーツを表示します。

c:パーツ名

クリックすると、基本情報画面が表示され、⾒積もり条件を変更・確認できます。

③基本情報リニューアル変更点

見積数量の変更や、材質・表面処理の変更、任意のお客様注文番号の設定、追加加工指示の入力ができます。

注意

追加加工指示を入力した場合、自動見積もりはできなくなります。[meviyサポートに見積を依頼する]を選んでください。後ほど担当者からお見積りを回答いたします。

④ツリービュー

パーツ全体の寸法や、6面それぞれの穴情報をツリー表示で確認できます。

また、⽳種を変更できます。変更したい⽳をダブルクリックすると[⽳情報指⽰]ダイアログが表⽰されます。

ポイント

  • ストレート⽳は、⽳径公差タイプを変更すると、精度を変更できます。
  • タップ⽳・ストレート⽳の両⽅が考えられる場合はタップ⽳として認識します。⽳タイプは3Dビューワーまたはツリービュー上で必ずご確認ください。
  • 3Dデータの部品化の際に、破れや歪みの可能性がある薄肉部が生じる場合は、メッセージが表示されます。3Dビューワーで確認できます。→「同意事項を確認する
