3D画面での寸法表記ルール

切削丸物の全技術情報「使い方-詳細マニュアル(PDF版)」はコチラ >> ​

PDF ダウンロード

  •
  • 外径・内径・表面粗さ・穴に関する寸法表示ルールは以下の通りです。

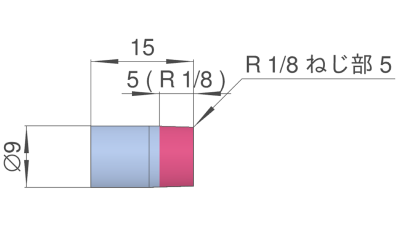

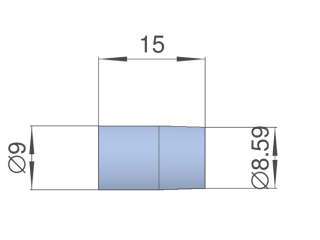

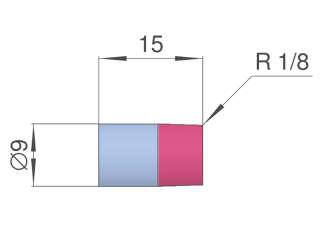

最外径(精度なし)
設定 精度なし
おねじ部設定
左側長さ指定あり 右側長さ指定あり 両側長さ指定あり 全ねじ
イメージ
設定値 Φ30
M30ねじ部7 M30ねじ部7 M30ねじ部7/M30ねじ部7 M30ねじ部17.44

ポイント

meviyでは、ねじ設定時のピッチは並目は非表示となり、細目は表示されます。
最外径(精度あり)
設定 精度あり
おねじ部設定
左側長さ指定あり 右側長さ指定あり 両側長さ指定あり
イメージ
設定値 Φ30 g6 (-0.007/-0.02) Φ30 g6 (-0.007/-0.02) Φ30 g6 (-0.007/-0.02) Φ30 g6 (-0.007/-0.02)
M30ねじ部7 M30ねじ部7 M30ねじ部7/M30ねじ部7
外径
設定 精度なし 精度あり
おねじ部設定 おねじ部設定
長さ指定あり 全ねじ 長さ指定あり
イメージ
設定値 Φ28 Φ28 g6 (-0.007/-0.02) Φ28 g6 (-0.007/-0.02)
M30ねじ部7 M30ねじ部15 M30ねじ部7
溝外径
設定 精度なし 精度あり
イメージ
設定値 Φ26 Φ26 ±0.1

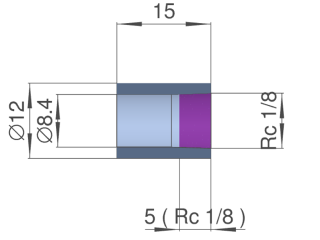

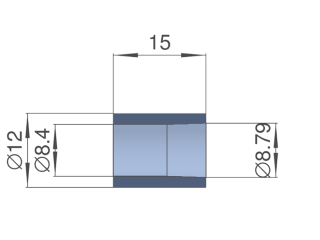

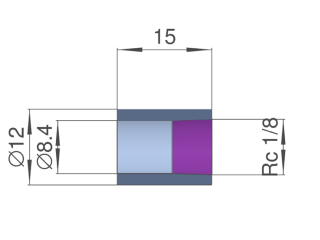

内径(貫通・精度なし)
設定 精度なし
めねじ設定
左側有効深さ指定あり 右側有効深さ指定あり 両側有効深さ指定あり 全ねじ
イメージ 精度なし 左側有効深さ指定あり 右側有効深さ指定あり 両側有効深さ指定あり ねじ部全長
設定値 Φ10 M10 M10 M10/M10 M10ねじ部15
3(M10) 3(M10) 3(M10)/3(M10)
内径(貫通・精度あり)
設定 精度あり
左側有効深さ指定あり 右側有効深さ指定あり 両側有効深さ指定あり 全長
イメージ 左側有効深さ指定あり 右側有効深さ指定あり 両側有効深さ指定あり 全長
設定値 Φ10H7(+0.015/0) Φ10H7(+0.015/0) Φ10H7(+0.015/0) Φ10H7(+0.015/0)
3(Φ10H7)  3(Φ10H7) 3(Φ10H7)/3(Φ10H7)
内径 (止まり)
設定 精度なし 精度あり
めねじ設定
深さ指定有り 全ねじ 深さ指定有り 全長
イメージ
設定値 Φ20 M22x1.5 M22X1.5ねじ部15 Φ20 H7 (+0.0021/0) Φ20 H7 (+0.0021/0)
3(M22x1.5) 9(Φ20 H7)
溝内径
設定 精度なし 精度あり
イメージ
設定値 Φ26 Φ26 ±0.1
表面粗さ
表面粗さ Ra1.6 Ra3.2 Ra6.3
イメージ
設定値 Ra1.6 Ra3.2 代表面粗さのため表示なし

ポイント

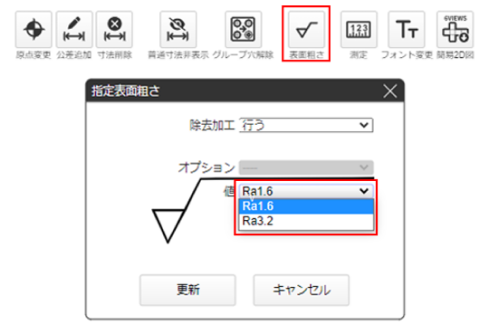

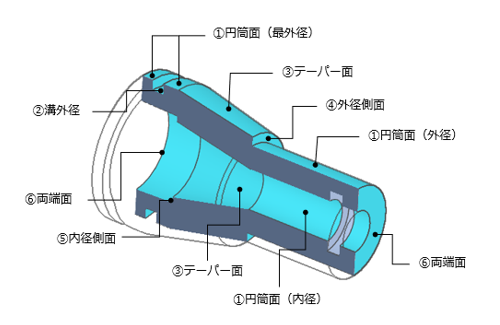

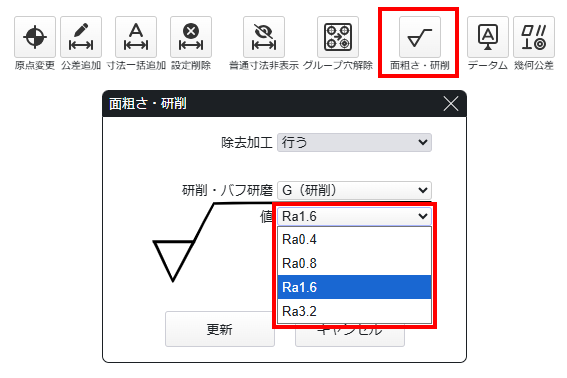

  • 表面粗さ値の指定が可能です。設定可能な面は右図の①~⑥を参照下さい。

ポイント

  • 穴寸法表記は以下のルールに従います。 切削丸物から円筒側面にある「穴」位置角度の表記も加わりました。
  • Left面から見て「Top+0°」を基準として時計回り方向に「穴」位置角度を0.1°刻みで表示しております。
  • ※表示右上にあるCUBEのTop面が「Top+0°」と同意になります。
  • ※「穴」は切削丸物のフラット面または円筒側面に設定可能です。
穴寸法表記は以下のルールに従います
ストレート穴

[mm]

非貫通/貫通 非貫通 貫通
設定 なし あり:公差H7、有効深さ13 なし あり:公差H7、有効深さ15
イメージ ストレート穴:非貫通/なし ストレート穴:非貫通/なし ストレート穴:非貫通/あり ストレート穴:非貫通/あり ストレート穴:貫通/なし ストレート穴:貫通/なし ストレート穴:貫通/あり ストレート穴:貫通/あり
ビューワー表記 Φ4 ↧15 Φ4H7(+0.012/0) ↧13/下穴 ↧15 Φ4貫通 Φ4H7(+0.012/0) ↧15貫通
※下穴深さ・下穴径に関しましては、指定された有効深さによってはモデル通り加工されない場合があります。
タップ穴

[mm]

非貫通/貫通非貫通貫通
設定並目細目:有効深さ13並目細目:有効深さ10
イメージタップ穴:非貫通/並目タップ穴:非貫通/並目タップ穴:非貫通/細目タップ穴:非貫通/細目タップ穴:貫通/並目タップ穴:貫通/並目タップ穴:貫通/細目タップ穴:貫通/細目
ビューワー表記M4 ↧15M4x0.5 ↧13/下穴 ↧15M4貫通M4x0.5 ↧10貫通
※下穴深さ・下穴径に関しましては、指定された有効深さ/タップサイズによってはモデル通り加工されない場合があります。
インサート穴
[mm]
非貫通/貫通 非貫通 貫通
設定 呼び長さ1D 呼び長さ1D
イメージ インサート穴:非貫通インサート穴:非貫通 インサート穴:貫通インサート穴:貫通
ビューワー表記 M4 INS-1D/下穴 ↧15 M4 INS-1D貫通
1段穴
[mm]
非貫通/貫通 非貫通 貫通
設定 なし なし
イメージ 1段穴:非貫通1段穴:非貫通 1段穴:貫通1段穴:貫通
ビューワー表記 凵 Φ8 ↧3 凵 Φ8 ↧3
Φ4 ↧15 Φ4貫通

※上段・下段が精度穴・タップ穴だった場合↧の後ろの値は有効深さを表示します。

2段穴
[mm]
非貫通/貫通 貫通
設定 なし
イメージ 2段穴:貫通2段穴:貫通
ビューワー表記 凵Φ8↧5
Φ4貫通
(反対面に)凵Φ8↧5
皿穴
[mm]
非貫通/貫通 貫通
設定 なし
イメージ 皿穴:貫通皿穴:貫通
ビューワー表記 V Φ8
Φ4

メモ

中心軸に向いている穴を自動見積もり対象の「穴」として認識されます。
認識条件の詳細はこちらをご確認ください。 →切削(丸物)マニュアル>円筒側穴面の認識条件

円筒側穴面の認識条件
