寸法(距離/公差)を追加/削除する

最終更新日：2025/03/19

板金部品の全技術情報「使い方-詳細マニュアル(PDF版)」はコチラ >> ​

PDF　ダウンロード

寸法(距離/公差)を追加する

寸法(距離/公差)を追加することができます。寸法公差は初期表示寸法に対して追加することも可能です。

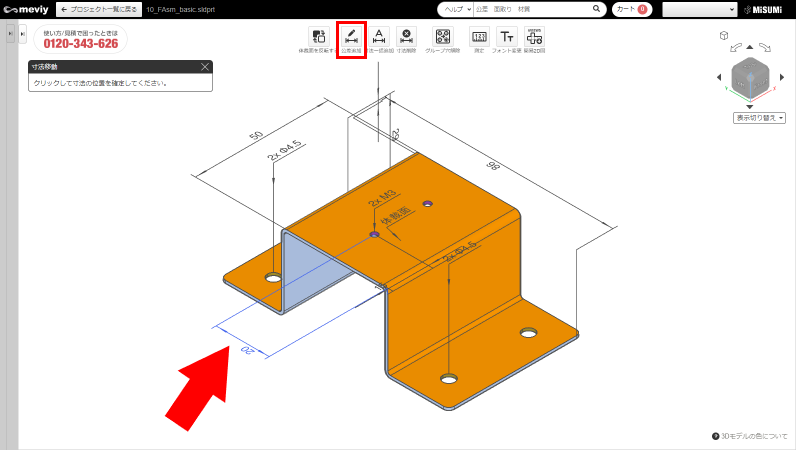

  1. をクリックし、寸法を追加したい「穴の中心」または「面」を２箇所クリックします。
  2. 寸法を表示したい位置をクリックします。 寸法の表示位置が確定します。

ポイント

を選択して表示されたダイアログで、［OK］をクリックすると、寸法が初期表示されていない箇所に寸法線を一括で追加できます。

注意

  • 測定方向が斜めになる寸法や、斜め面に対する寸法は追加できません。
  • 寸法保証範囲については、「許容範囲の寸法公差」をご確認ください。
  • 3. ドロップダウンリストから寸法公差を選択します。
  • ご希望の公差が無い場合は、[自由入力]でご指定ください。

寸法(距離/公差)を削除する

誤って寸法を追加してしまった場合や、寸法が不要になった場合、削除できます。

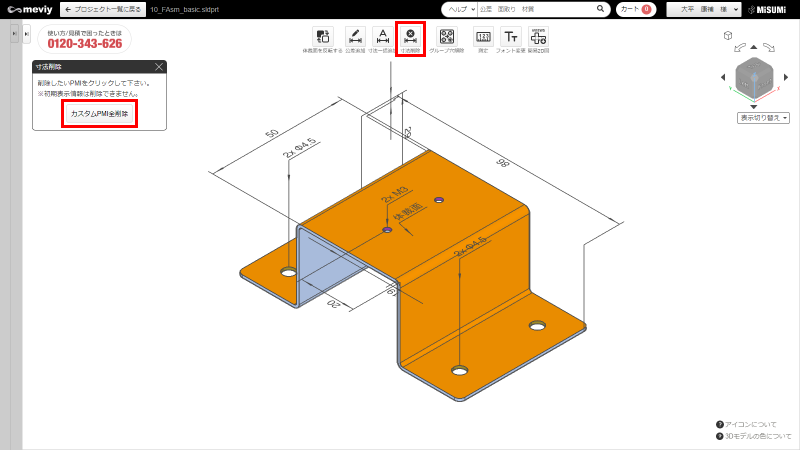

をクリックし、削除したい寸法をクリックします。

memo

  • 外形寸法や穴情報などの初期表示は、削除できません。
  • 「設定削除」ダイアログの［設定箇所を全削除］を選ぶと、初期表示以外の設定を一括で削除することができます。
