寸法公差
3D CADデータをアップロードした段階で、寸法・公差が表示されていない部位に対して任意の寸法公差を指定出来ます。
指定出来る公差の最小値（レンジ）は形状要素の組み合わせごとに異なります。
他の設定によっては範囲内の精度でもサービス対象外になる可能性がございます。
形状要素と指定可能な公差の最小値（レンジ）
[mm]
| 鉄・プリハードン鋼・工具鋼・SUS・銅・真鍮・アルミ | |||||
|---|---|---|---|---|---|
| 形状要素①／形状要素② | ブランク面 | ポケット | 精度穴・その他穴 | 精度長穴 | ストレート穴（精度無） タップ穴・皿穴・長穴 |
| ブランク面 ※1 | 0.02 | 0.02 | 0.02 | 0.02 | 0.2 |
| ポケット ※2 | ー | ||||
| 精度穴・その他穴 | ー | ||||
| 精度長穴 | ー | ||||
| ストレート穴（精度無） タップ穴・皿穴・長穴 | ー | ||||
※レンジが0.2より小さい場合、三価クロメート（白）はサービス対象外表面処理です
【大サイズ領域（X＞600）で指定可能な寸法公差最小レンジ】
[mm]
| 形状要素①／形状要素② | ブランク面 | ポケット | 精度穴・その他穴 | 精度長穴 | ストレート穴（精度無） タップ穴・皿穴・長穴 |
|---|---|---|---|---|---|
| ブランク面 ※1 | 0.1(±0.05） | 0.1(±0.05） | 0.1(±0.05） | 0.1(±0.05） | 0.2（±0.1） |
| ポケット ※2 | ー | 0.04（±0.02） | 0.04（±0.02） | 0.04（±0.02） | |
| 精度穴・その他穴 | ー | ||||
| 精度長穴 | ー | ||||
| ストレート穴（精度無） タップ穴・皿穴・長穴 | ー |
[mm]
| ミガキ材フラットバー（SS400-D、S45C-D、SUS304-D、A6063S） | |||||
|---|---|---|---|---|---|
| 形状要素①／形状要素② | ブランク面 | ポケット | 精度穴・その他穴 | 精度長穴 | ストレート穴（精度無） タップ穴・皿穴・長穴 |
| ブランク面 ※1 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| ポケット ※2 | ー | ||||
| 精度穴・その他穴 | ー | ||||
| 精度長穴 | ー | ||||
| ストレート穴（精度無） タップ穴・皿穴・長穴 | ー | ||||
[mm]
| 樹脂 | |||||
|---|---|---|---|---|---|
| 形状要素①／形状要素② | ブランク面 | ポケット | 精度穴・その他穴 | 精度長穴 | ストレート穴（精度無） タップ穴・皿穴・長穴 |
| ブランク面 ※1 |
0.02 |
0.02 |
0.02 |
0.02 |
0.02 |
| ポケット ※2 | ー | ||||
| 精度穴・その他穴 | ー | ||||
| 精度長穴 | ー | ||||
| ストレート穴（精度無） タップ穴・皿穴・長穴 | ー | ||||
| ※1ブランク面 外形寸法がとられている面 |
 |
| ※2ポケット ブランク面以外の切削面 |
 |
重複寸法の適用条件について
meviy角物サービスでは、寸法の重複判定を行います。
重複判定された寸法は、重複指示を避けるため設定することができません。
ロジック①
切削サービスでは、「同一平面上に存在する同径の穴」は「同一グループの穴」として扱います。
穴と穴もしくは、穴とブランク面・ポケット面に寸法公差を指定した場合、その穴と同グループ内の同軸上の穴にも寸法が適用され、重複判定されます。
ロジック②
他寸法の計算により表現可能な寸法は重複判定されます。

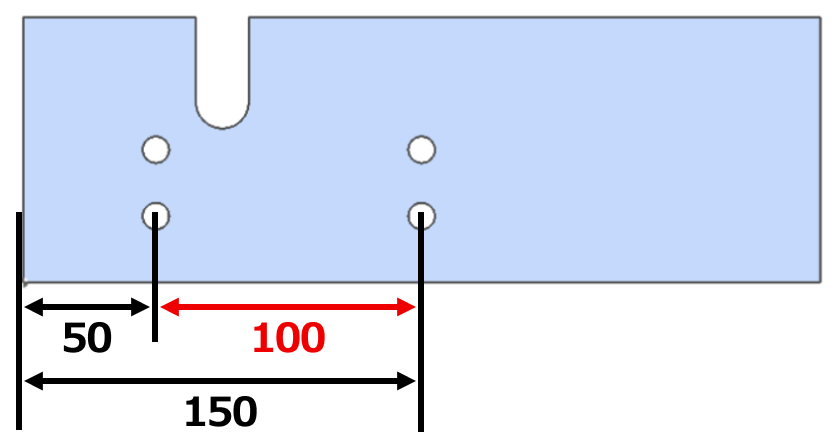

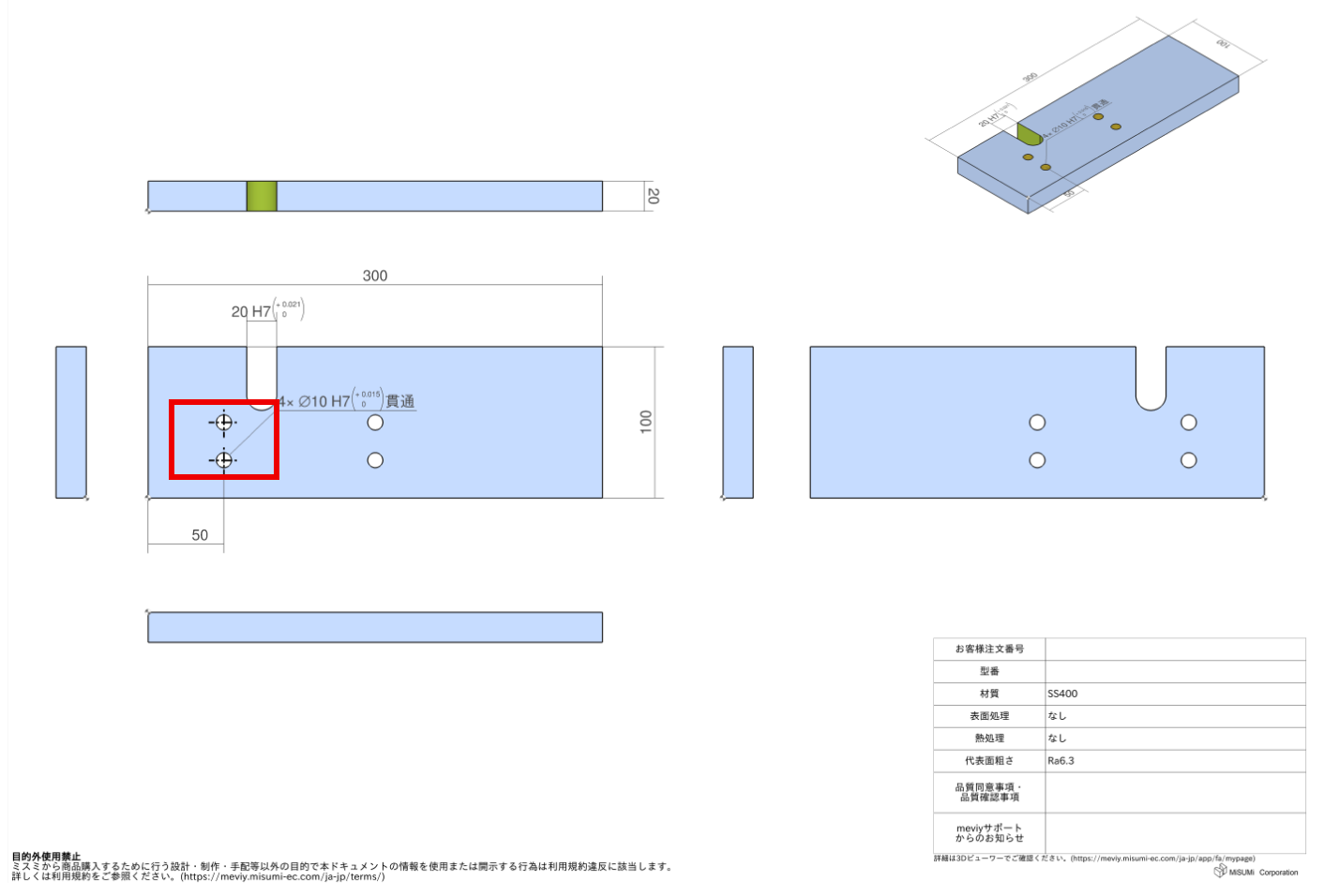

寸法が対象になるフィーチャーの可視化

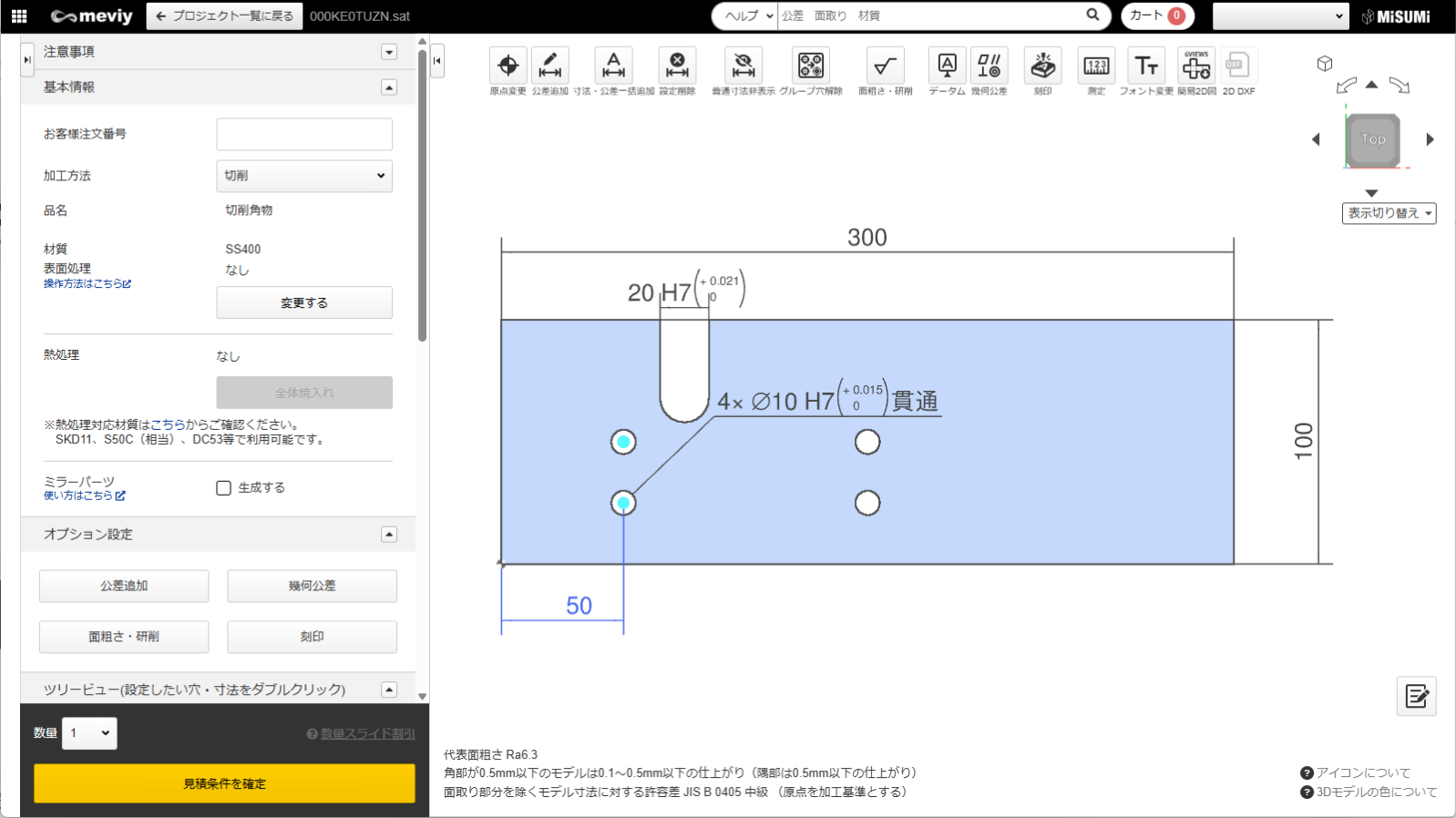

寸法をクリックすると、その寸法が適用されている穴がハイライトされます。
（画像でいう、左下の穴と左上の穴）
精度穴へ寸法公差を指定する際の注意点
上記「寸法公差」の通り、精度穴に寸法公差指定する場合、公差の最小値（レンジ）は基本的に0.02です。
しかし公差の最小値（レンジ）が0.2となる例外が存在します。
※オレンジの部分は精度穴の有効深さ範囲になります。
0段穴・1段穴（ザグリ穴） 止まり
| ||
0段穴 貫通
 | |
|
 |
|
|
 |
 |
| ||
1段穴（ザグリ穴） 貫通
 |
 |
 |
 |
| ||
 | |
|
 |
|
|
2段穴
 |
 |
 |
 |
| ||
 |  | |
| ||
 |  | |
| ||
 |
|
|
 |
|
|
