New穴径からタップ穴を自動認識

最終更新日：2026/05/12

メビーに関する情報を探す場合は、AIチャットが便利です！

「機能の使い方」「エラーの解決方法」「新商品の情報」
など知りたい情報をまとめて収集できます！

AIチャットボット

各CADソフトに応じたモデルの穴形状と「穴径」を検出し、タップ穴を自動で認識し、meviyに反映することができます。

設定方法

STEP1：

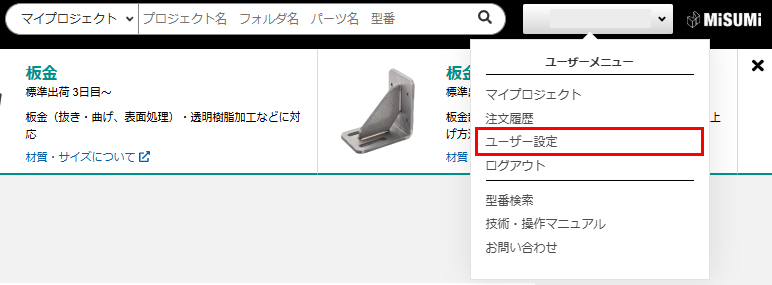

meviyユーザー設定画面を開きます。

STEP2：

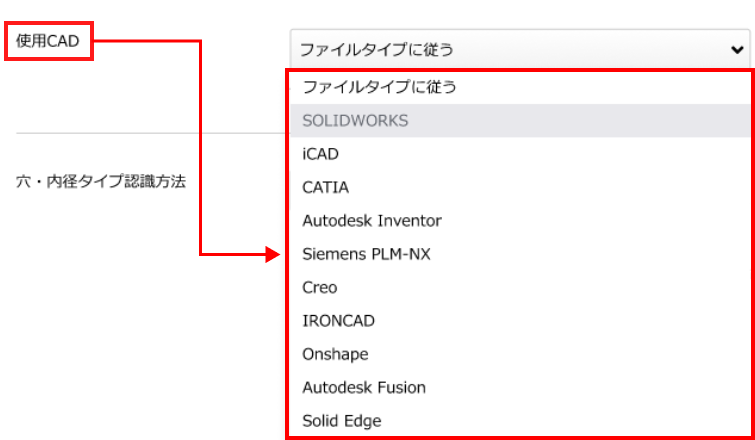

プルダウンより使用CADを選択します。

STEP3：

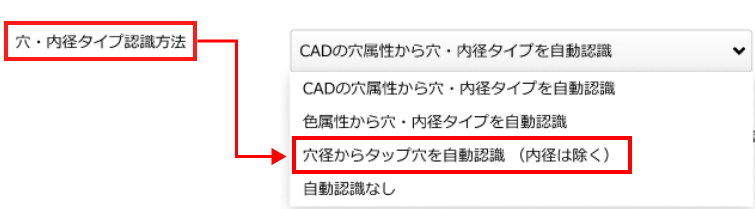

穴・内径タイプ認識方法　プルダウンから、「穴径からタップ穴を自動認識（内径は除く）」を選択します。

STEP4：

ページ下部にある「設定を保存する」を押してください。

データアップロード後：

連携されたタップ穴が表示されます。

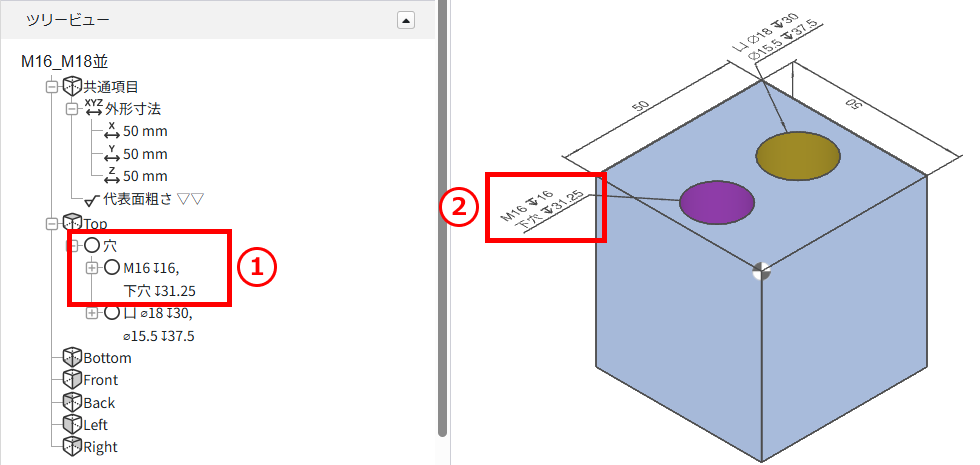

①ツリービューの穴リスト
②3Dビューワー上

注意

本機能をご利用いただく際は、穴の自動認識結果をmeviy上で必ず確認してください。

カスタマイズされた下穴径は自動認識されません。
3D CADで付与されたオリジナルの穴属性情報は引き継がれません。

各タップの有効深さは連携されず、ユーザー設定の情報が反映されます。
以下のユーザー設定から、各項目の有効深さを設定してください。

本機能は加工方向は連携されません。
下穴が貫通している場合、加工方向を必ずご確認ください。

memo

詳細は以下を参照してください。

→［切削（角物）］>「各種穴の認識条件」
→［切削（丸物）］>「おねじ・めねじ/キー溝/穴/ポケット規格」
→［板金］>「タップ穴認識と選択できるサイズ」

推奨：タップ識別方法設定「3D CAD名」（「各種穴の認識条件」参照）

	タップ識別方法設定：3D CAD名
タップサイズ (並目)	Creo onshape SW(A)	Solid Edge IRON	NX	CATIA V5 Inventer	SW(B) iCAD SX	Fusion
M2	1.6		1.6	1.57	2	1.62
M2.5	2.05		2.05	2.01	2.5	2.08
M3	2.5		2.5	2.46	3	2.53
M4	3.3		3.3	3.24	4	3.33
M5	4.2		4.2	4.13	5	4.23
M6	5		5	4.92	6	5.04
M8	6.8		6.8	6.65	8	6.78
M10	8.5		8.5	8.38	10	8.53
M12	10.2		10.3	10.11	12	10.27
M14	12		12.1	11.84	14	12.02
M16	14		14	13.84	16	14.02
M18	15.5		15.5	15.29	15.5	15.52
M20	17.5		17.5	17.29	17.5	17.52
M22	19.5		19.5	19.29	19.5	19.52
M24	21		21	20.75	21	21
